LW2 Touch
Estación láser cerrada y automatizada para marcado permanente, de la pieza unitaria al lote y a la celda robótica.

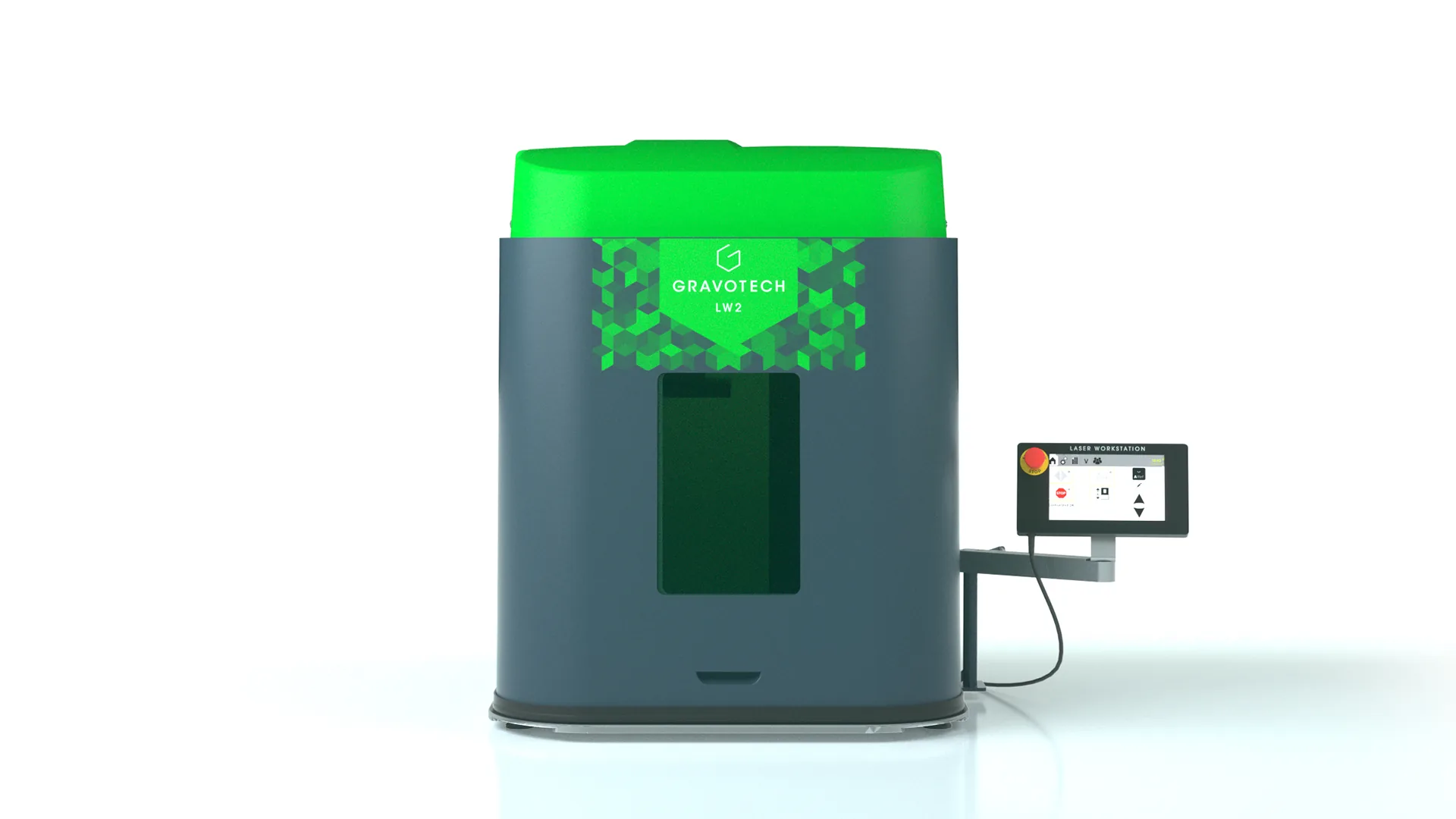

La LW2 Touch es la estación de marcado más completa de Gravotech: certificada Clase 1, se usa con un solo botón en cualquier ambiente sin cabina ni gafas. La puerta se cierra sola, el láser se enfoca solo, marca en segundos y abre. Admite fuente de fibra, verde o híbrida, así que marca desde acero y aluminio hasta metales preciosos y plásticos técnicos.
- Certificada Clase 1 con la puerta cerrada: se opera sin cabina ni gafas, en cualquier zona de la planta u oficina.
- Modo automático de un botón: la puerta cierra, enfoca, marca en segundos y abre. No requiere formación previa.
- Eje Z motorizado y programable con 295 mm de recorrido para piezas altas de hasta 322 mm y 25 kg.
- Extracción y filtración de humo integradas y caja sellada que protege la mecánica y la electrónica.
- Lista para integrarse en línea: I/O programables, apertura de puerta en 2 s y conexión con robots o cobots.
Características
La LW2 Touch está pensada para marcar sin errores y sin frenar la producción: la misma estación sirve para la pieza unitaria, para el lote programado y para la celda robótica. Estas son las funciones que Gravotech integró.

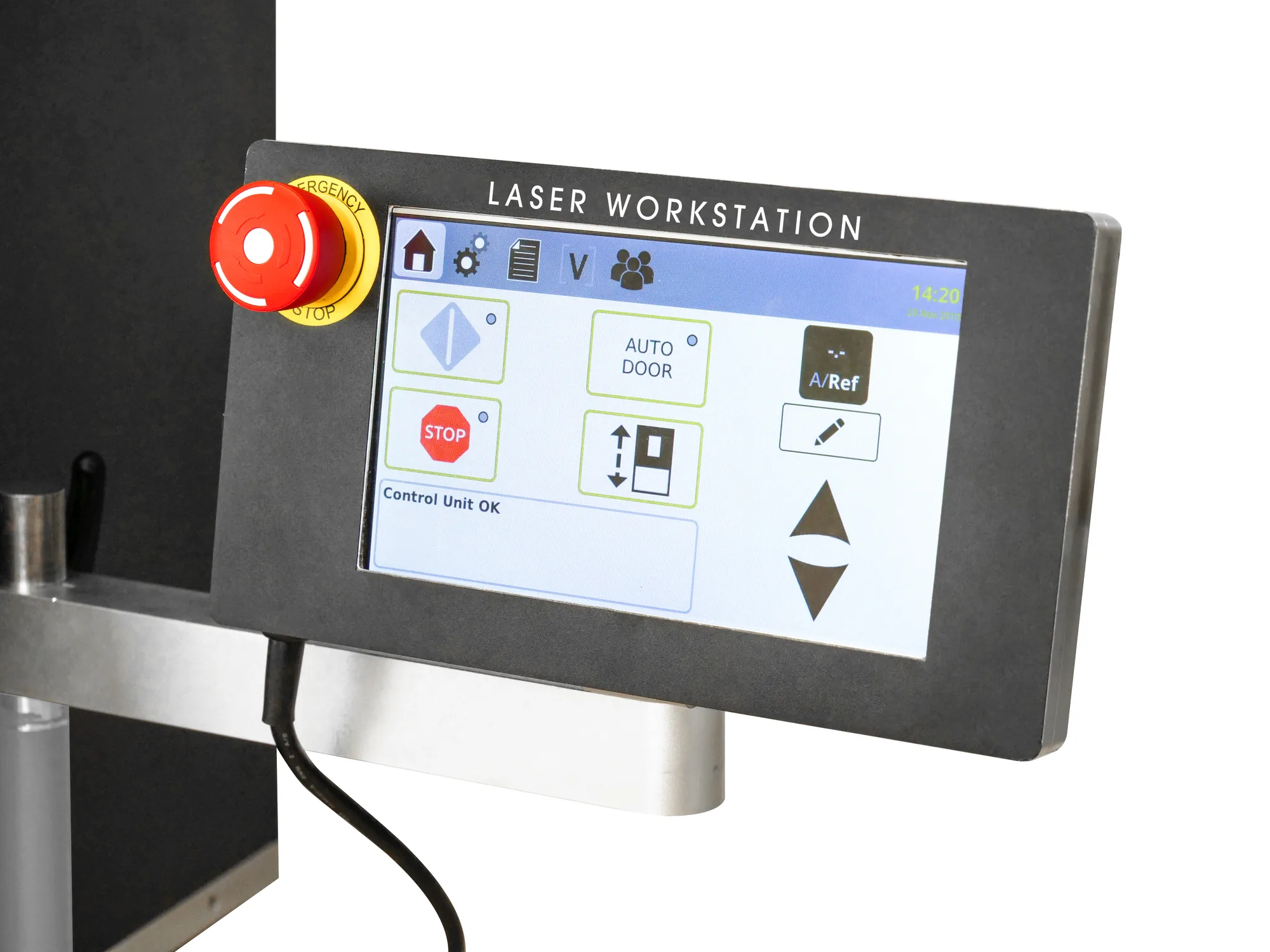

Modo automático sin PC: la puerta cierra, el láser enfoca a la altura correcta, marca y abre. No requiere formación.
Relé fail-safe, cristal protector, cierre de puerta, parada de emergencia, sensores y sistema anti-aplastamiento.
Aspiración de polvo y humos incorporada para proteger al operario, sin equipos externos ni conductos.

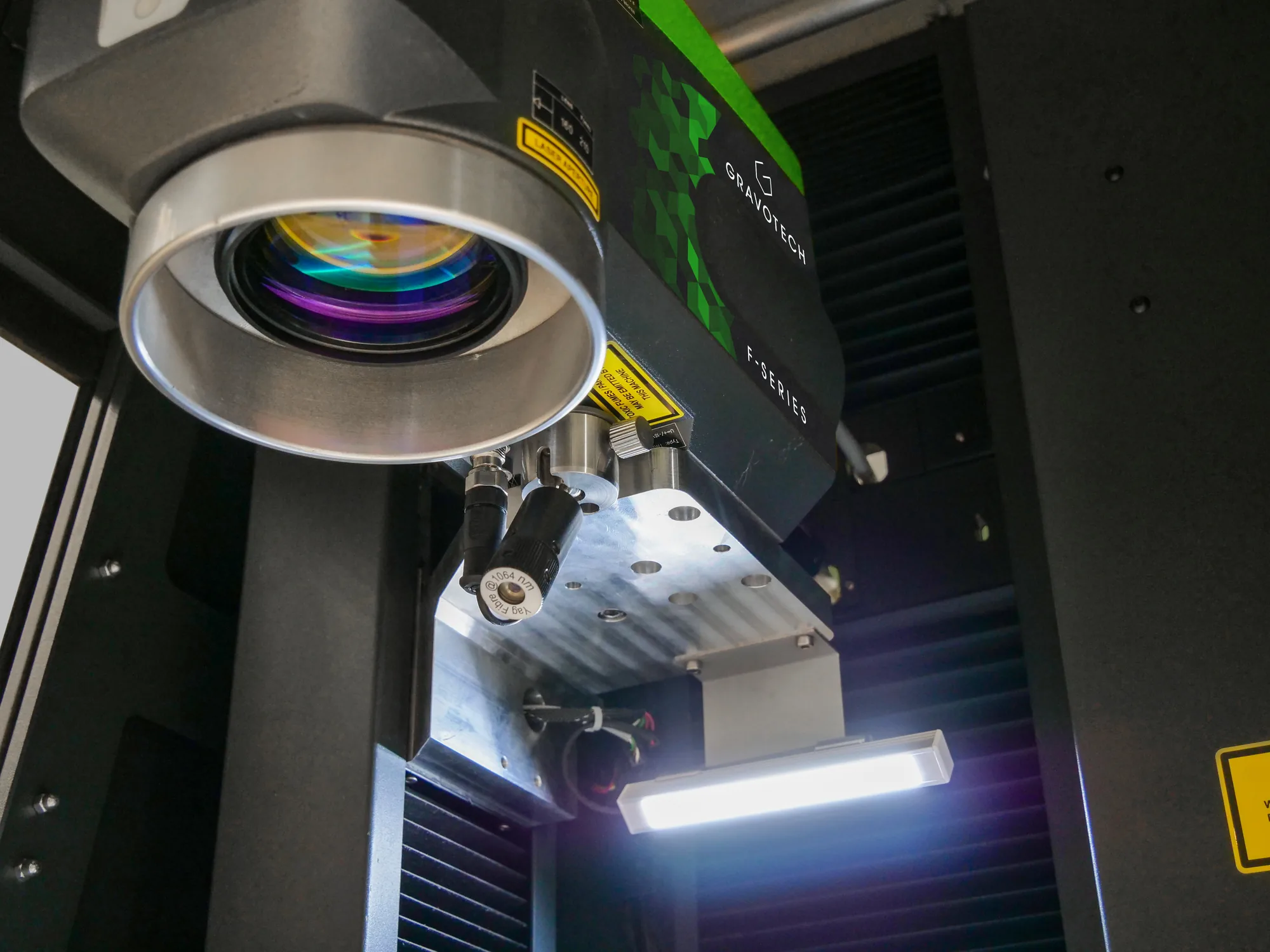

Encuentra la distancia focal en segundos: basta unir los dos diodos ajustando la altura con el eje motorizado.
Proyecta la posición exacta del marcado sobre la pieza antes de disparar, para no perder material.
Recorrido programable que admite piezas altas y ajusta el foco automáticamente al iniciar cada trabajo.
Serialización, fecha/hora y conexión a tus bases (ODBC, Excel, ASCII) con historial de piezas marcadas.
I/O dedicadas y programables, apertura de puerta optimizada a 2 s y componentes reforzados para alto volumen.
Fibra, verde o híbrida en un mismo formato para marcar prácticamente cualquier material.

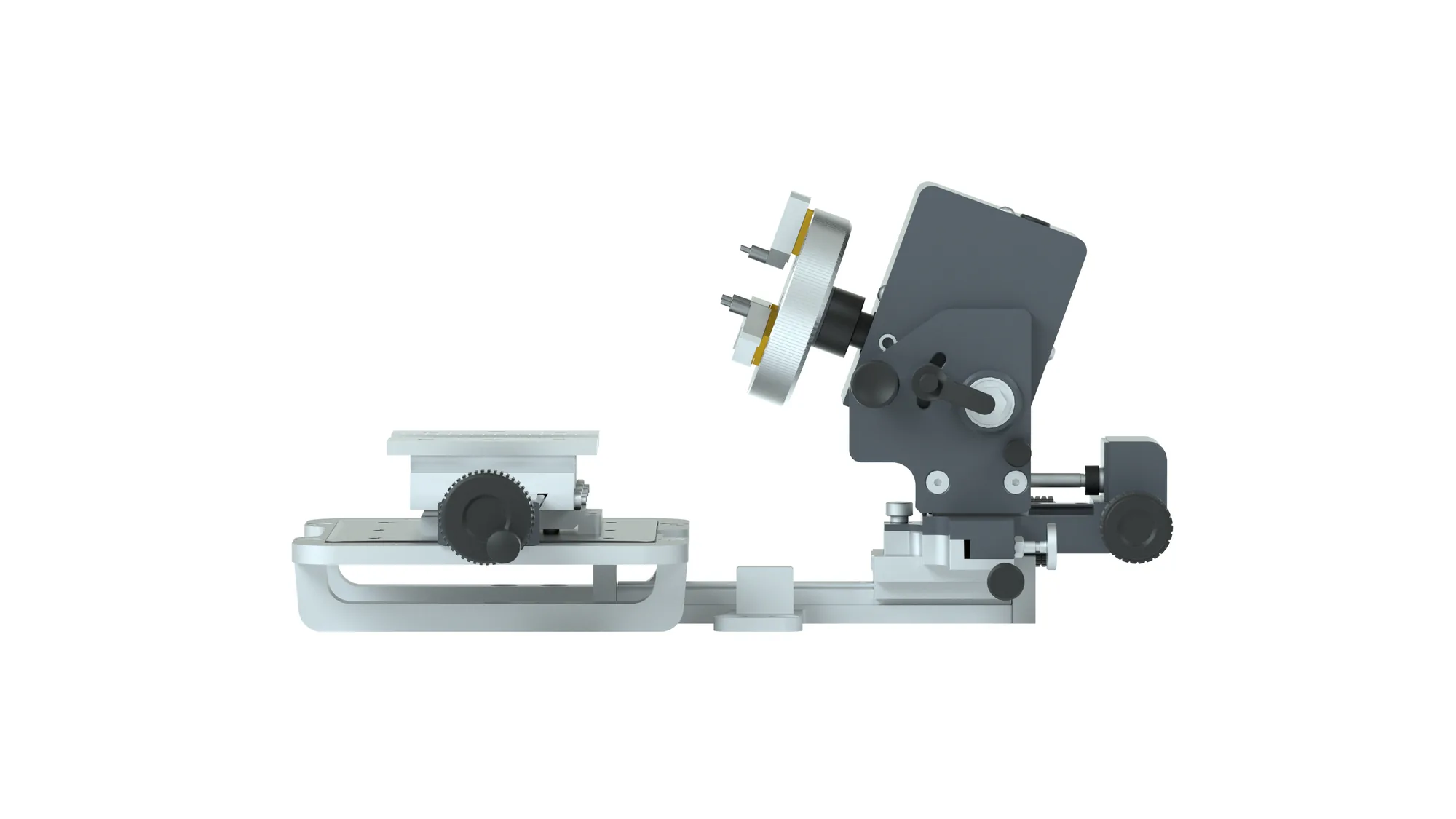

Accesorio para marcar la vuelta completa de piezas cilíndricas: anillos, tubos, herramientas y joyería.
Lasertrace para códigos y trazabilidad, Gravostyle™ para diseño, fotos y 3D. Eliges según la aplicación.

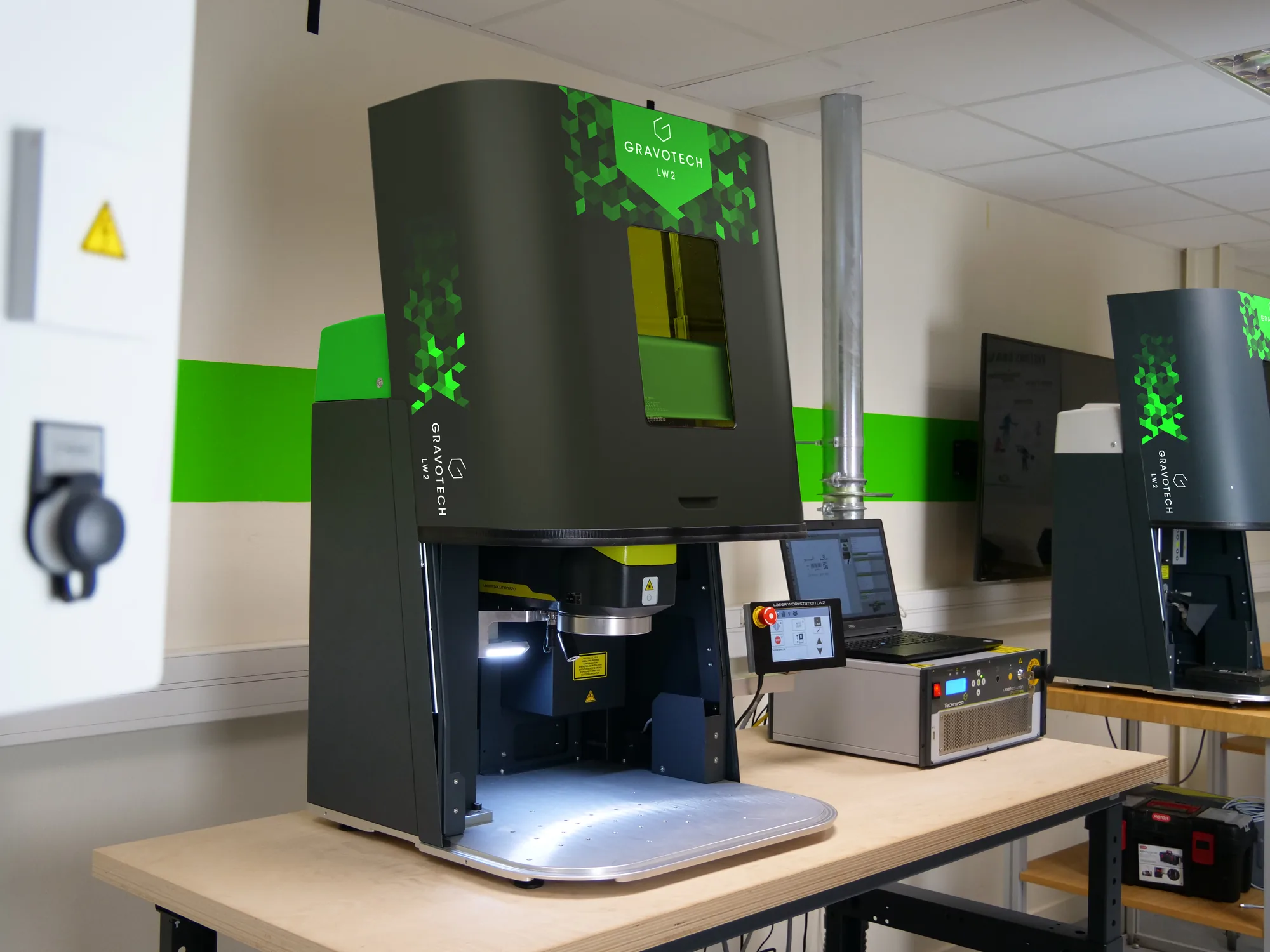

Acceso por tres frentes para cargar piezas grandes o de formas complejas con comodidad.
Aplicaciones

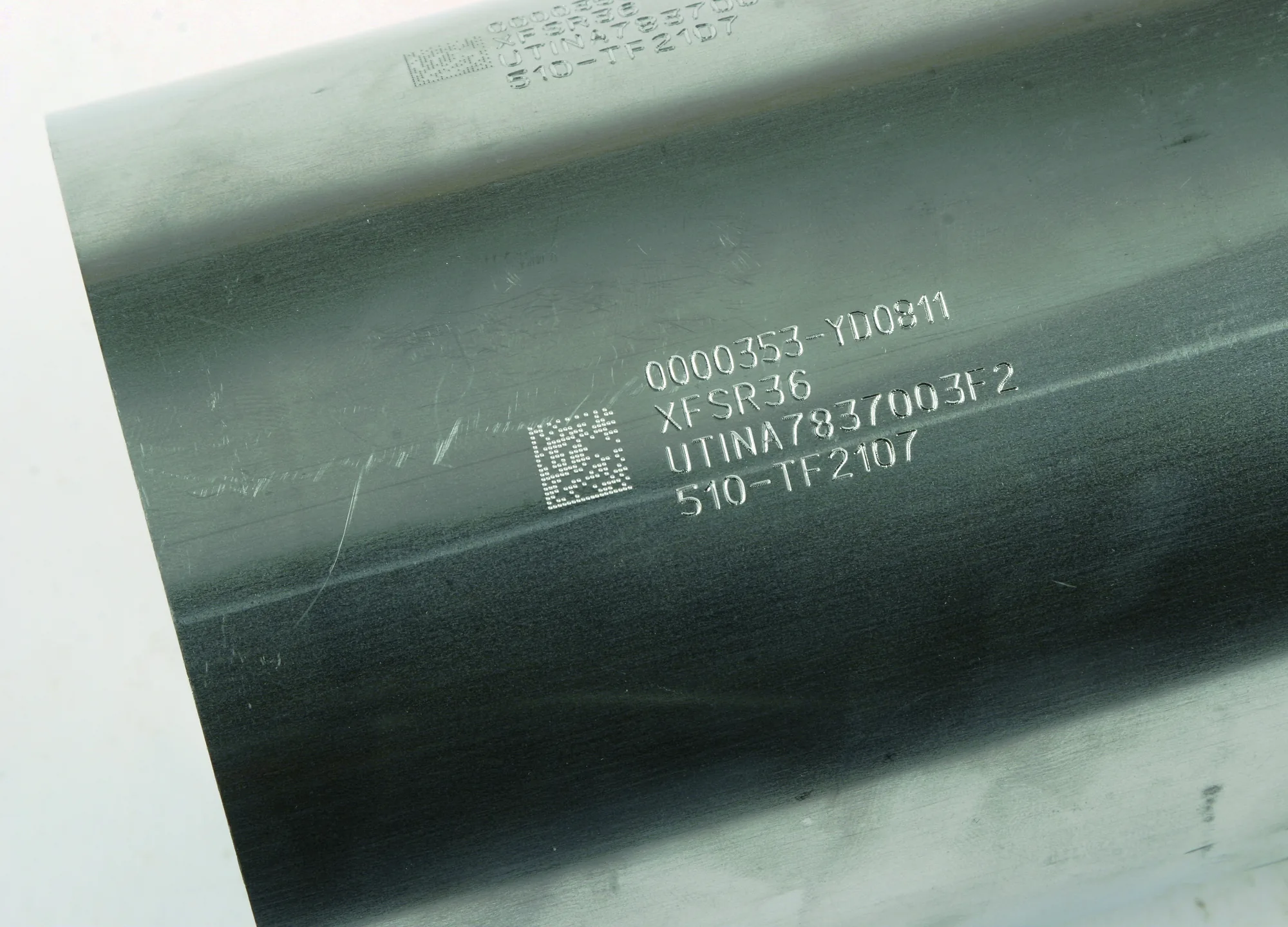

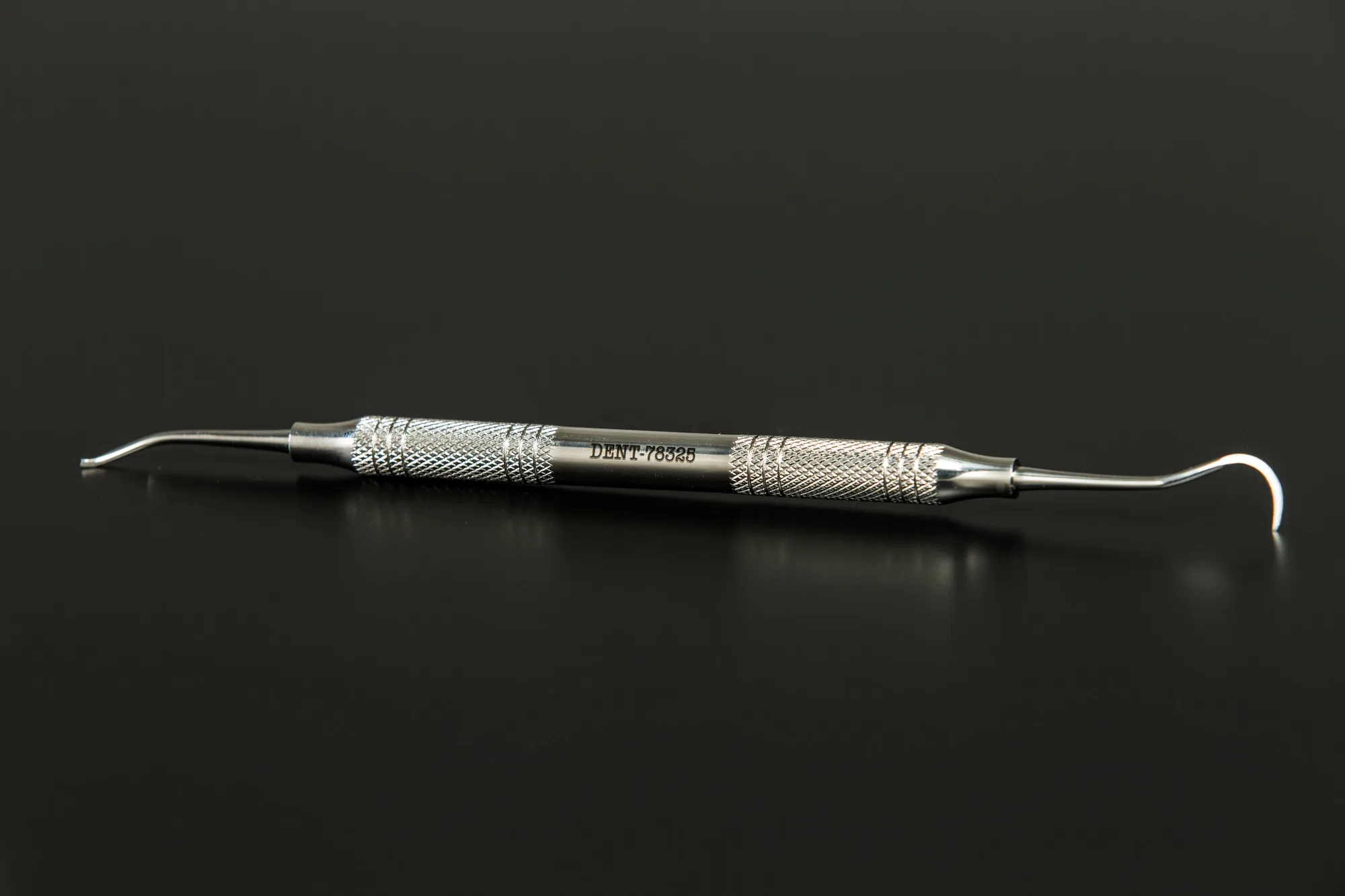

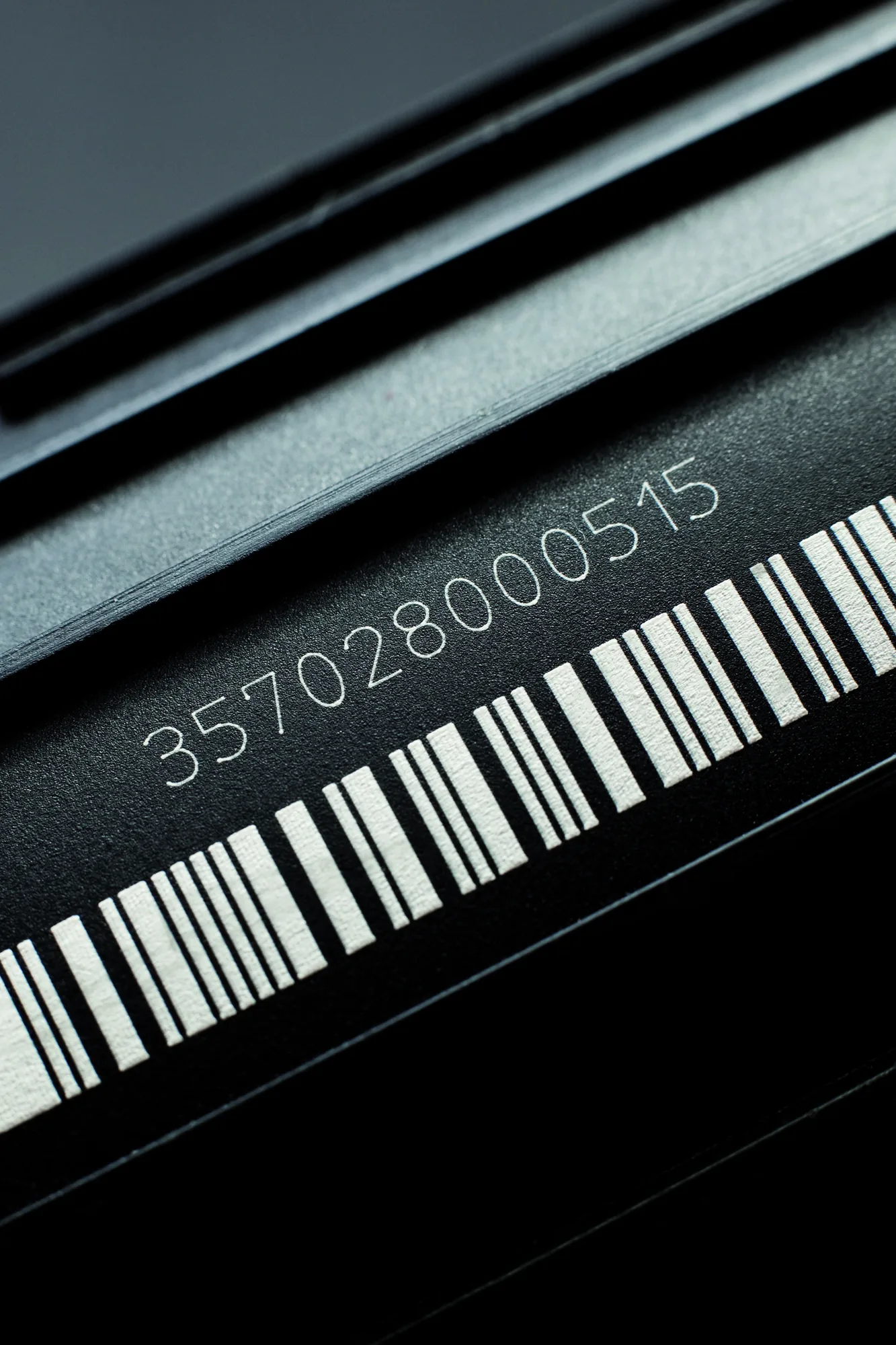

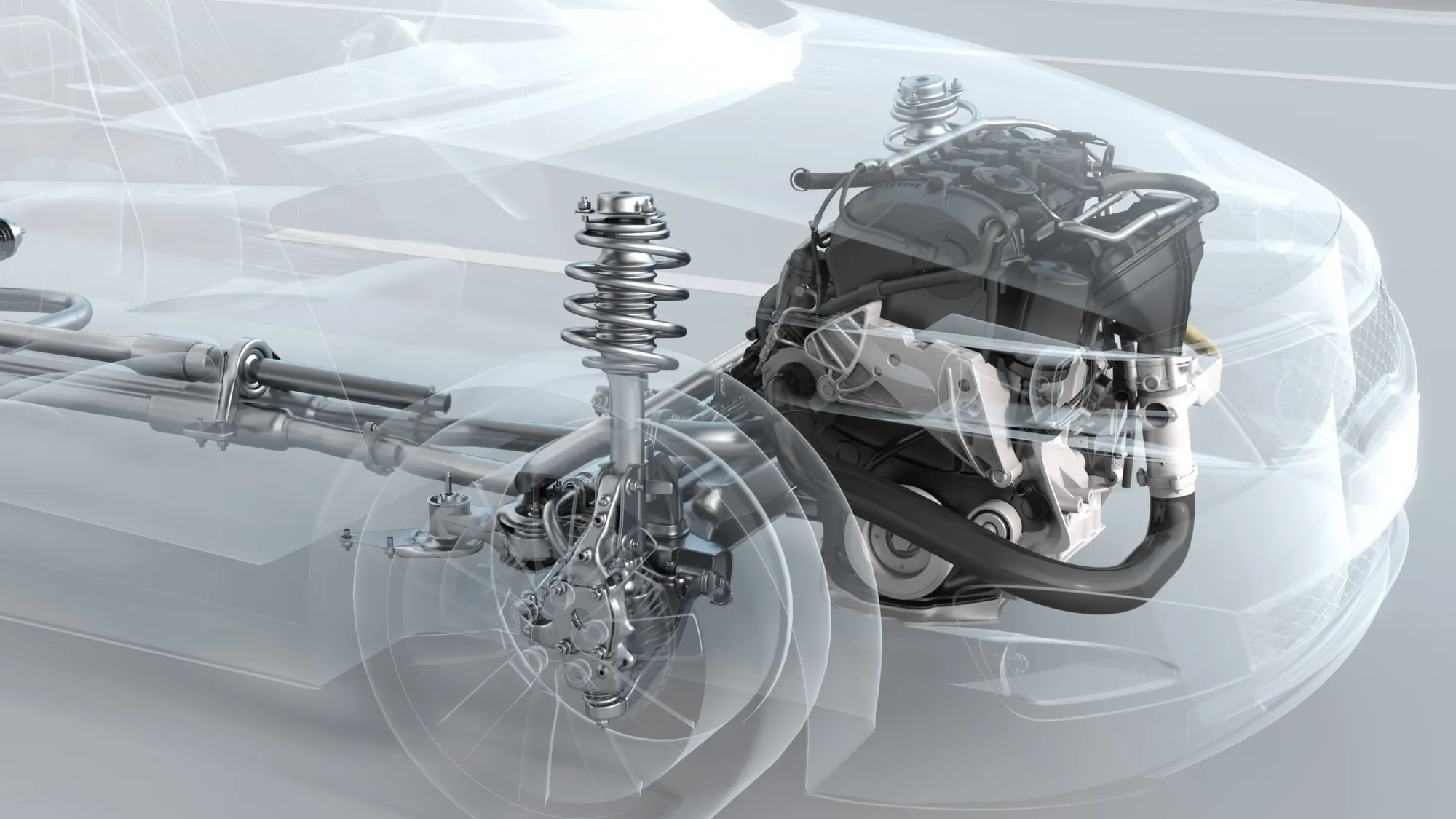

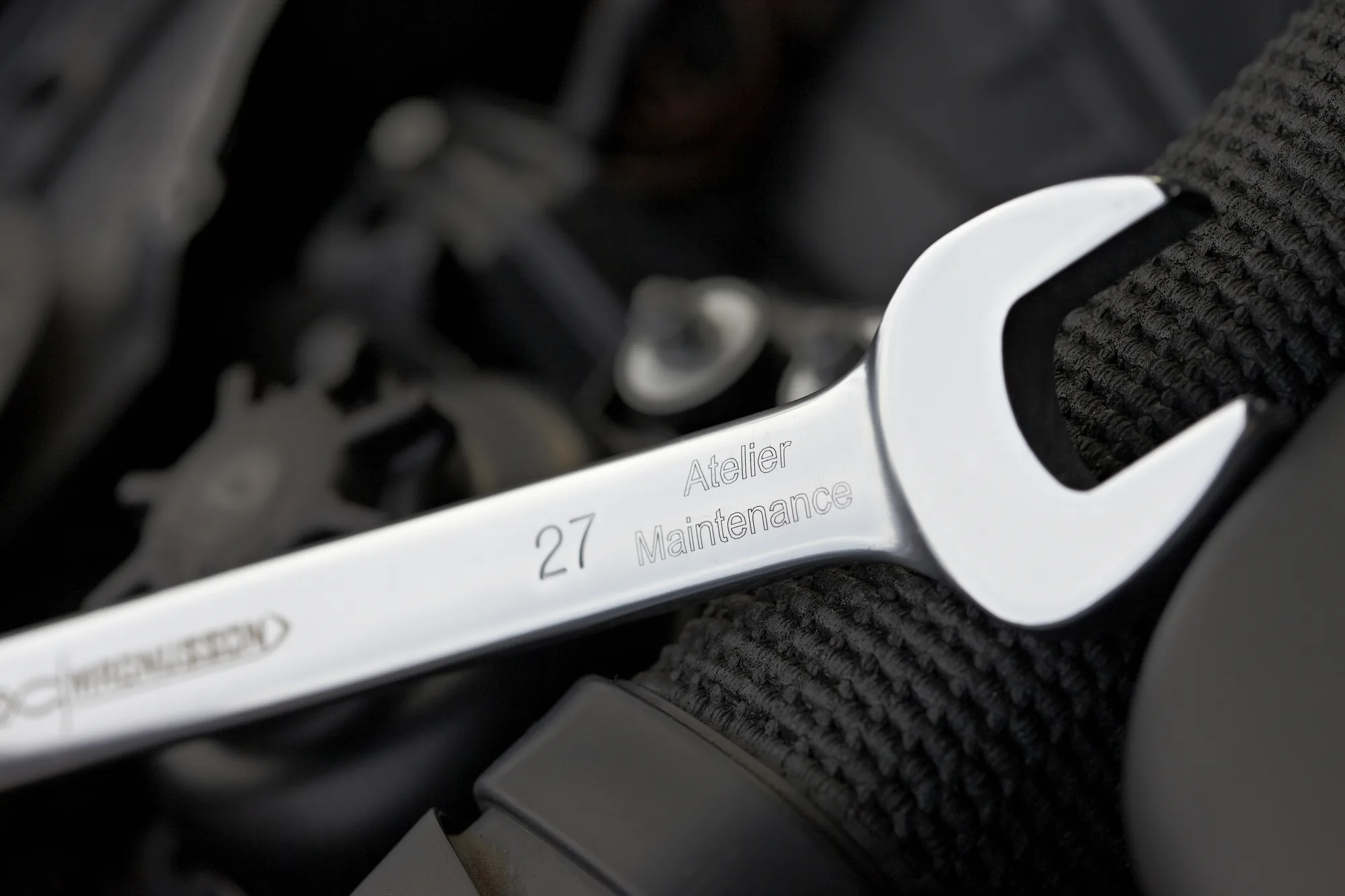

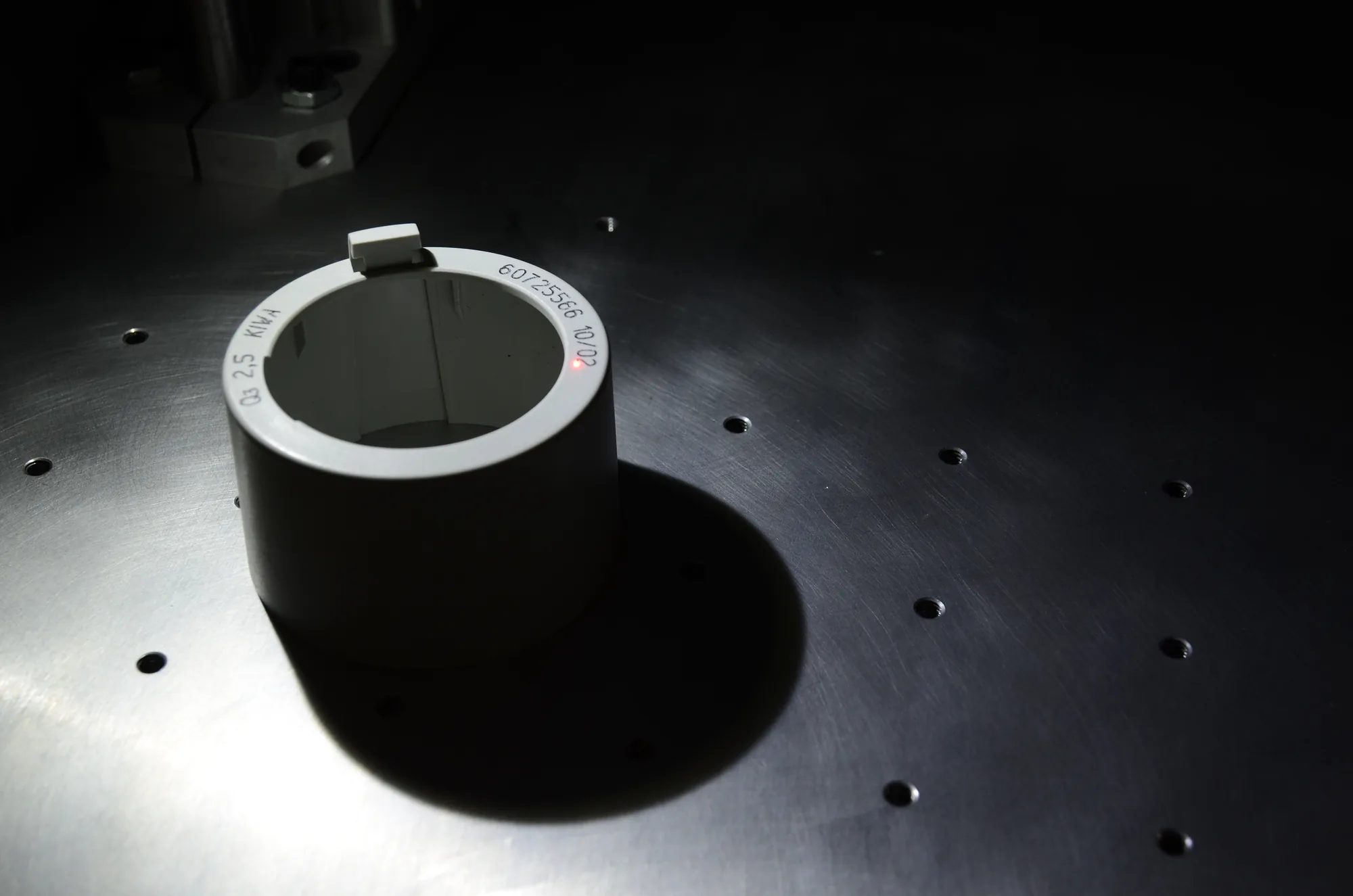

Marcado permanente y trazabilidad sobre metal y plástico técnico: placas de identificación, mecánica general, herramienta, automoción y aeroespacial, componentes eléctricos e instrumental médico.
Especificaciones técnicas
Datos publicados por Gravotech para la LW2 Touch, según la fuente láser elegida (fibra, verde o híbrida). Confírmanos tu material y tipo de pieza y te indicamos la configuración y la lente adecuadas.
| Modelo | LW2 Touch Fiber | LW2 Touch Green | LW2 Touch Hybrid |
|---|---|---|---|
| Tecnología láser | Fibra | DPSS | DPSS |
| Potencia | 20 W / 30 W / 50 W | 5 W | 10 W / 20 W |
| Potencia pico | 10 kW | 70 kW | 60 kW |
| Frecuencia | 30–60 kHz o 2–200 kHz | Hasta 10–100 kHz | Hasta 10–100 kHz |
| Velocidad | Hasta 10.000 mm/s (393,7 in/s) | Hasta 3.000 mm/s (118,1 in/s) | Hasta 3.000 mm/s (118,1 in/s) |
| Lentes y área de marcado | F100: 65 × 65 mm · F160: 110 × 110 mm · F254: 175 × 175 mm · F330: 205 × 205 mm | F160: 110 × 110 mm · F254: 150 × 150 mm | F160: 110 × 110 mm · F254: 175 × 175 mm |
| Eje Z | Motorizado y programable | ||
| Recorrido eje Z | 295 mm (11,614 in) | ||
| Tipo de puerta | Automática (apertura optimizada a 2 s) | ||
| Objeto máx. (L × An × Al) y peso | 502 × 477 × 322 mm y 25 kg (según la distancia focal) | ||
| Dimensiones máquina (L × An × Al) y peso | 600 × 622 × 772 mm y 60 kg | ||
| Interfaces de comunicación (estándar) | Ethernet TCP/IP · Bloque de bornes 8I / 😯 · I/O dedicada de seguridad láser · RS232 · USB | ||
| Temperatura de operación | 10–40 °C | 15–35 °C | 15–35 °C |
| Nivel de humedad | 10–85 % | ||
| Consumo / tensión nominal | 800 W · 100–240 VA | ||
| Clasificación de seguridad láser | Clase 1 con puerta cerrada · Clase 2M con puerta abierta (diodo de puntería) | ||
Materiales compatibles
Al montar fuente de fibra, verde o híbrida, la LW2 marca en frío sobre metal desnudo, metales reflectantes y plásticos técnicos. La fuente verde es la indicada para oro, plata y cobre; para materiales orgánicos como madera o cuero la tecnología correcta es el láser CO2.
Equipamiento y opciones
La LW2 Touch se configura según tu operación. Estos son los elementos y accesorios que puedes sumar.
Modo automático sin PC para operar la estación con un solo botón.
Aspiración y filtración integradas que protegen al usuario del polvo y el humo.
Lectura de códigos de barras y 2D para verificar y encadenar la trazabilidad.

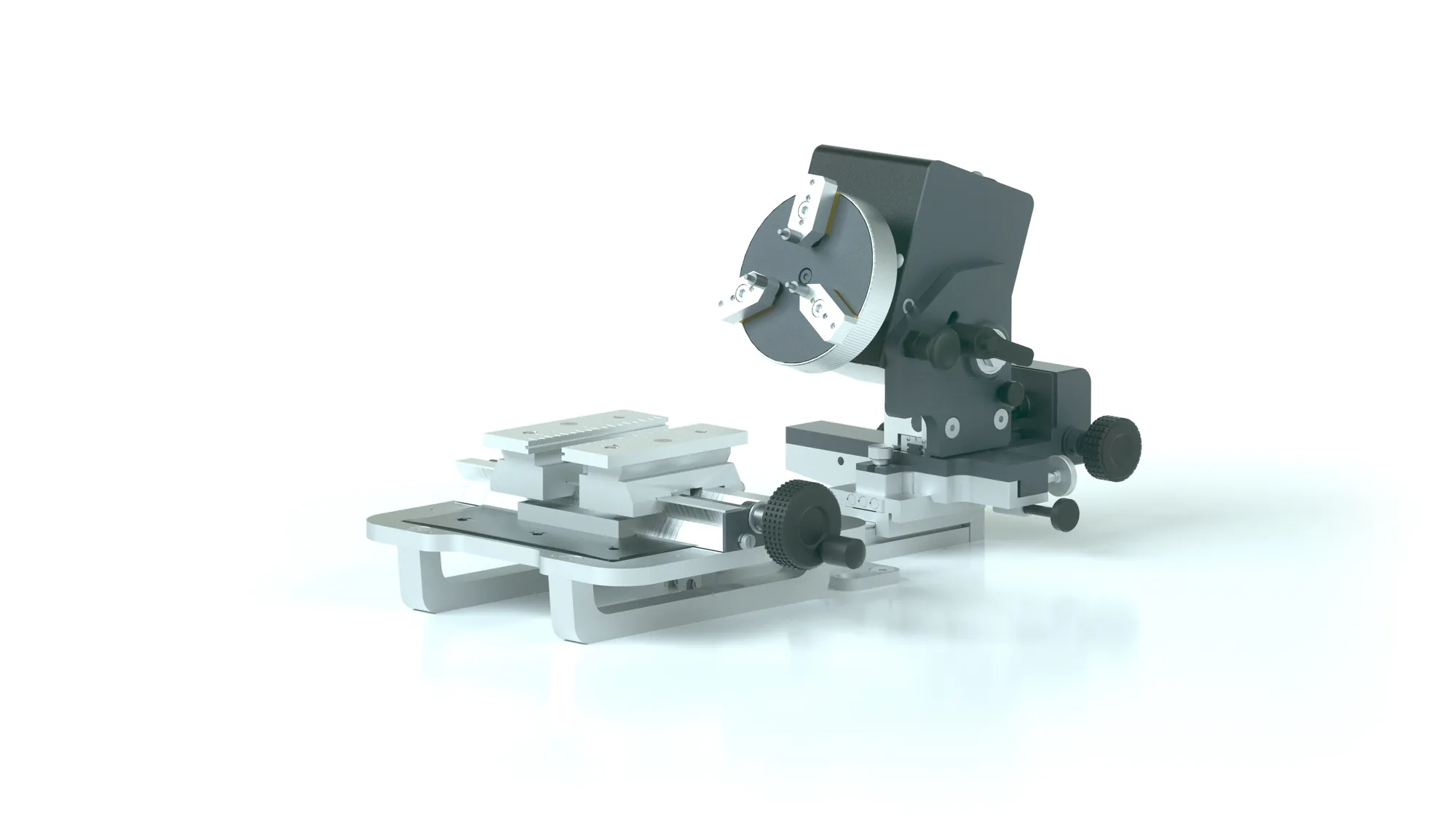

Para marcar piezas cilíndricas en toda su vuelta: anillos, tubos y herramientas.

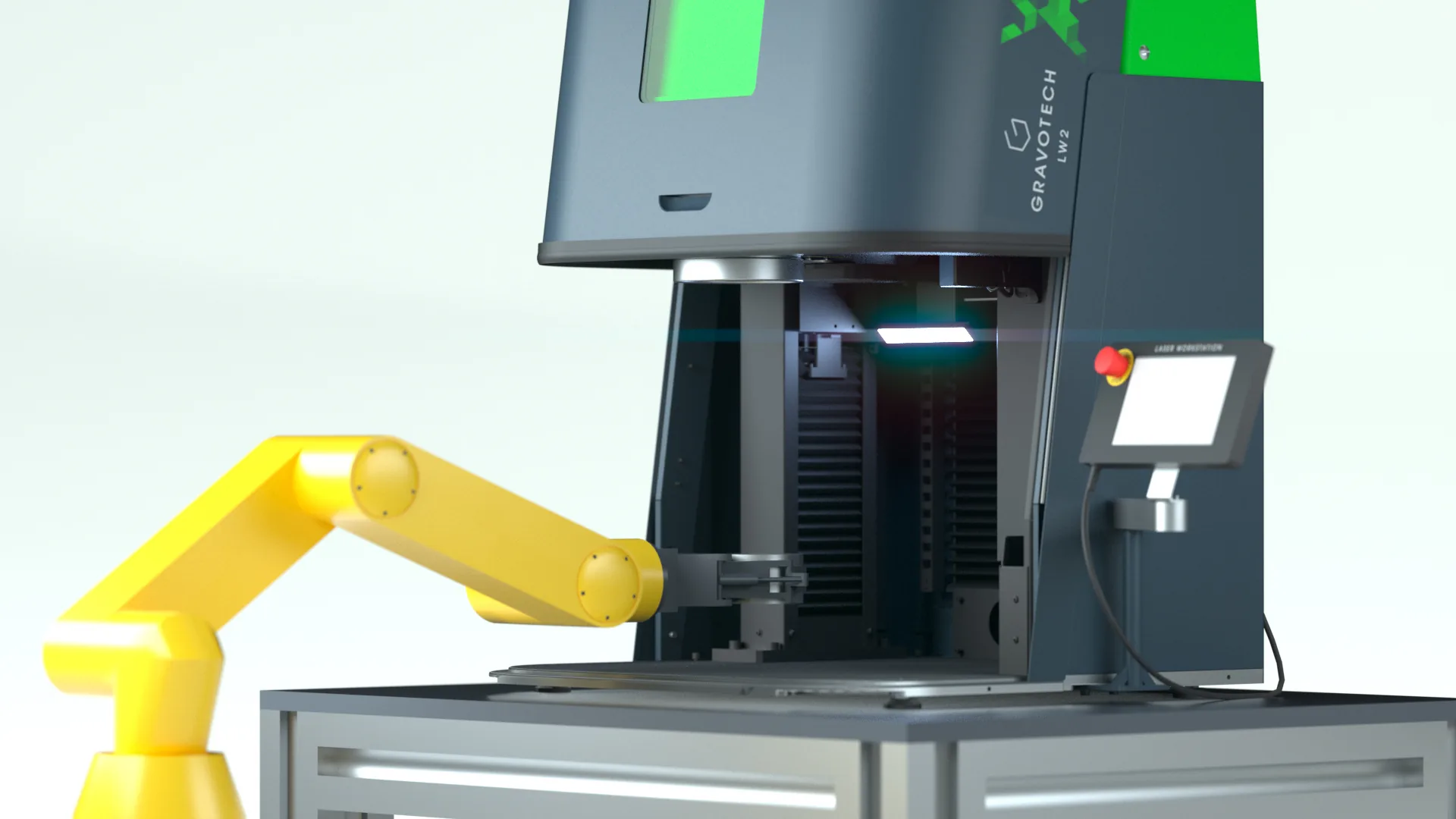

Paquete listo para integrar en línea con robots o cobots mediante I/O programables.
Códigos y trazabilidad, o diseño, fotos y marcado en relieve y 3D según la aplicación.
Productos asociados
Otras máquinas láser Gravotech que representamos. Si no tienes claro cuál se ajusta a tu volumen, tus materiales y tu nivel de automatización, te asesoramos sin costo.
LW3
Estación láser de mayor volumen para piezas grandes y producción industrial exigente.
WeLase
Láser de fibra compacto para marcado permanente y trazabilidad directa sobre metal.
LightSpeed 300
Mesa láser CO2 ultrarrápida y Clase 1 para grabar y cortar sin cabina ni gafas.
LS900
Láser de gran formato para grabar y cortar planchas y piezas de mayor tamaño.
Cotiza la LW2 Touch con nosotros
Somos los únicos autorizados por Gravotech en Colombia. Cuéntanos qué piezas vas a marcar y en qué volumen y te ayudamos a elegir la fuente (fibra, verde o híbrida), la lente y el nivel de automatización, con soporte e insumos locales.
