XF530
Cabezal de micropercusión (dot peen) integrable para marcado profundo e indeleble de caracteres grandes y códigos 2D sobre metal.
El XF530 es la máquina de micropercusión de Gravotech pensada para el marcado profundo: alcanza hasta 0,5 mm de profundidad en tiempos de ciclo cortos, con marcas nítidas y resistentes al clima, la corrosión y los tratamientos de superficie. Su área de marcado de 200 × 50 mm está hecha para caracteres grandes (más de 10 mm de alto), legibles a distancia o en exteriores: es la solución típica para los sectores de petróleo y gas y construcción. Se ofrece en dos versiones —neumática (XF530p) para velocidad y electromagnética (XF530m) para precisión— y como representantes exclusivos de Gravotech en Colombia lo entregamos con soporte, insumos y capacitación local.
- Marcado profundo de hasta 0,5 mm en ciclos cortos: marcas indelebles que resisten clima, óxido, contaminantes y tratamientos posteriores.
- Área de 200 × 50 mm para caracteres grandes (más de 10 mm), legibles a distancia o en exteriores: ideal para petróleo, gas y construcción.
- Dos versiones: neumática (XF530p) para máxima velocidad de ciclo y electromagnética (XF530m) para mayor precisión y consistencia.
- La versión electromagnética absorbe hasta 7 mm de desnivel: la preferida para piezas curvas y superficies irregulares.
- Solución móvil: par de asas para posicionar la máquina sobre piezas grandes que no se pueden desmontar, con pie y anillas para balancín.
- Controlador XCOM con pantalla táctil a color de 7″: configura, edita plantillas y lanza marcados sin necesidad de PC.
Características
El XF530 crea marcas duraderas e inviolables sobre todos los metales. Es la solución para identificar piezas que soportarán condiciones difíciles, para el marcado directo antes de procesar la pieza y para marcas anti-falsificación. Estas son las funciones que Gravotech integró en el XF530.
Con hasta 0,5 mm de profundidad, alcanza un nivel de grabado que otras soluciones dot peen no logran, y en tiempos de ciclo cortos.
Área de 200 × 50 mm pensada para caracteres de más de 10 mm de alto, fáciles de leer a distancia o en exteriores.
Componentes de alto rendimiento y un diseño probado durante décadas: fiabilidad excepcional en las aplicaciones más exigentes y menor costo de propiedad.

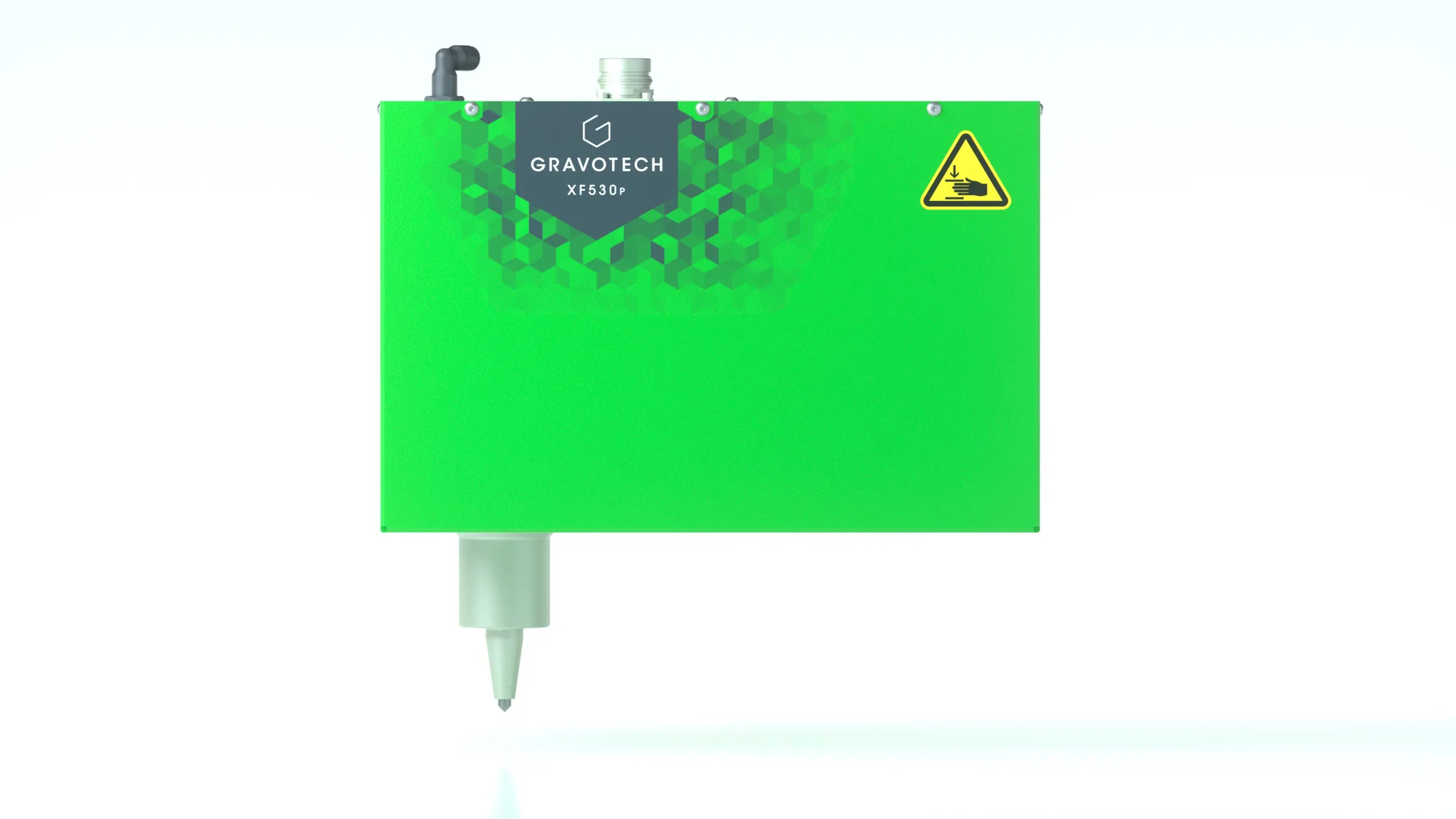

El aire comprimido hace vibrar el estilete a alta frecuencia: la mejor opción para marcar texto en el menor tiempo de ciclo, con trazo ancho y legible incluso tras pintar.

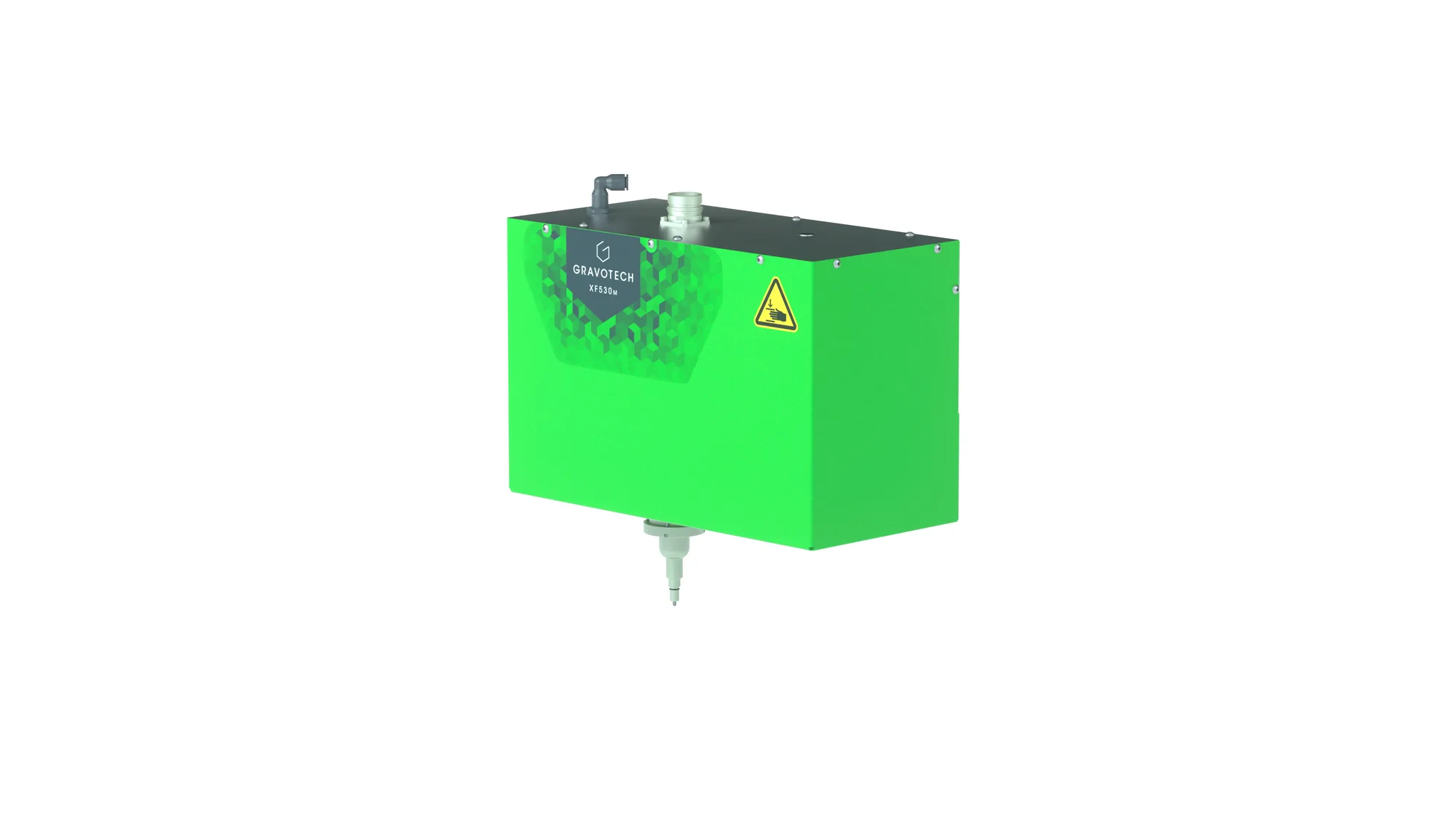

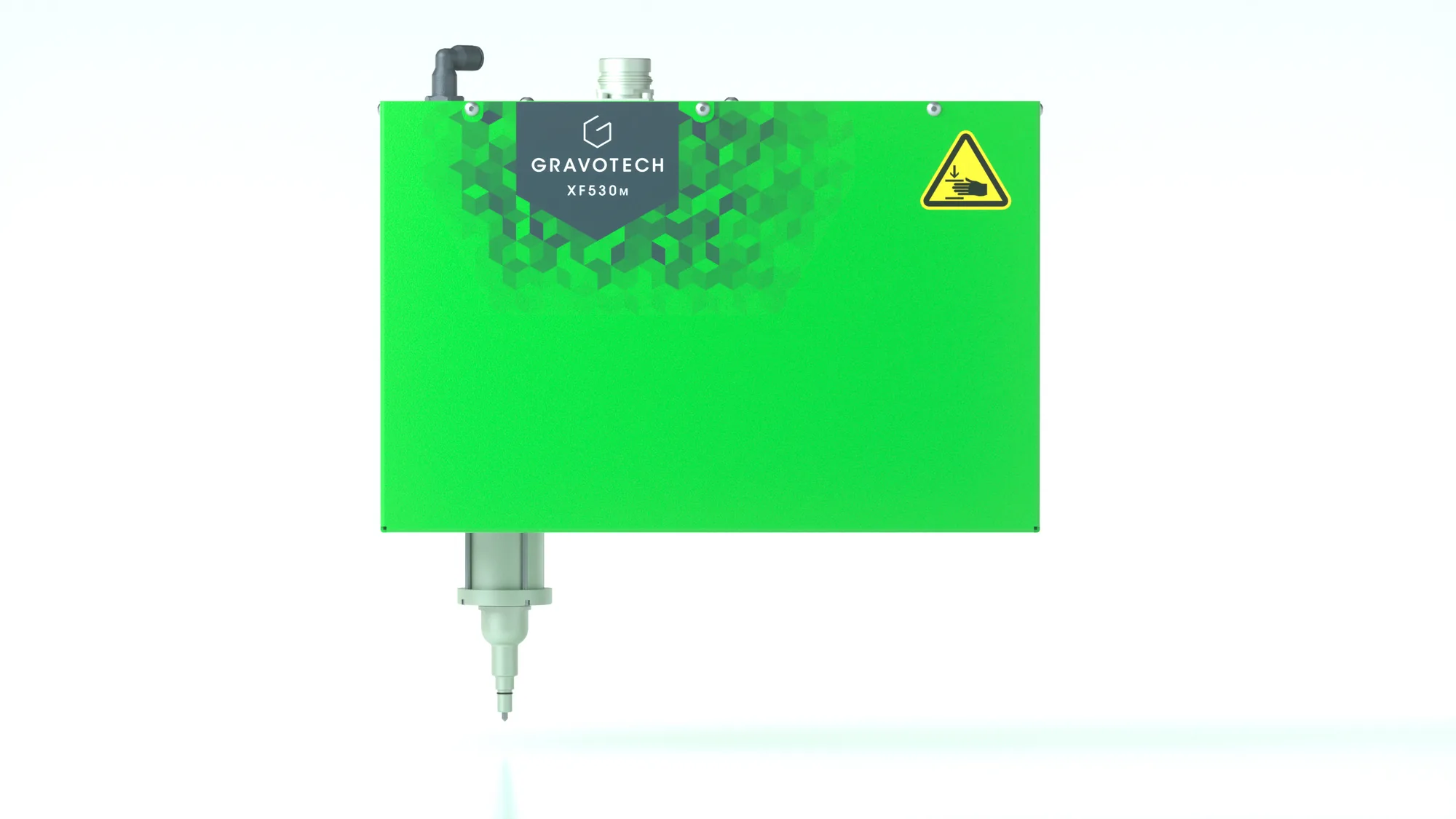

Mayor precisión y consistencia, ideal para códigos 2D inviolables. Su gran amplitud absorbe hasta 7 mm de desnivel: la preferida para piezas curvas.

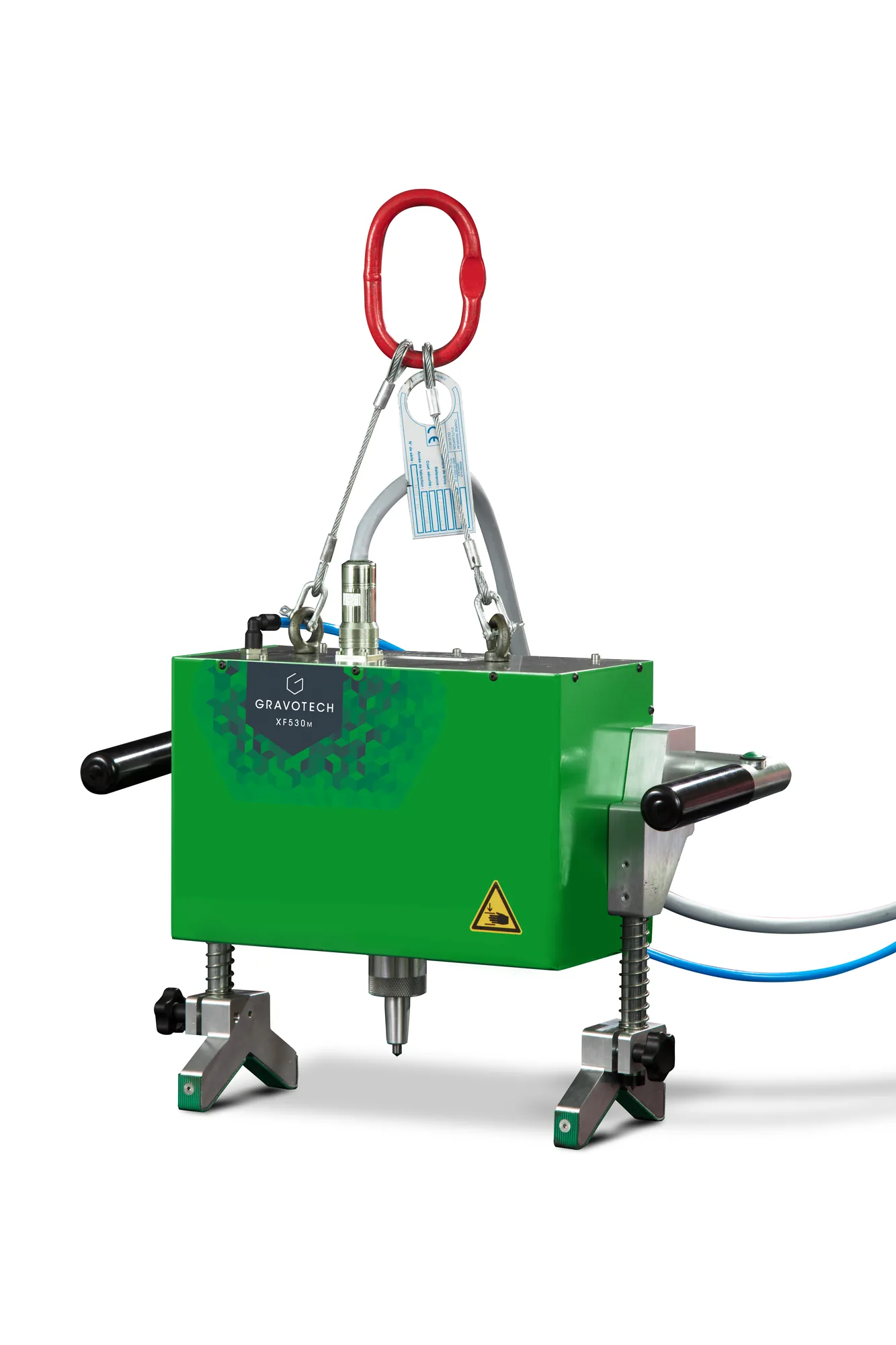

Par de asas grandes para posicionar la máquina sobre piezas que no se pueden desmontar, con pie estándar o a medida y anillas para conectar un balancín.
Pantalla táctil a color de 7″ tipo tablet: el operario configura, edita plantillas y lanza marcados sin PC, con una experiencia sencilla.
Elige tu bus de campo (Profinet, Ethernet IP o EtherCAT) e integra el XCOM a tu proceso con puesta en marcha rápida en cualquier PLC.
El XCOM genera históricos, tableros de monitoreo y mantenimiento preventivo para simplificar la trazabilidad de tus piezas y ahorrar tiempo.
Aplicaciones

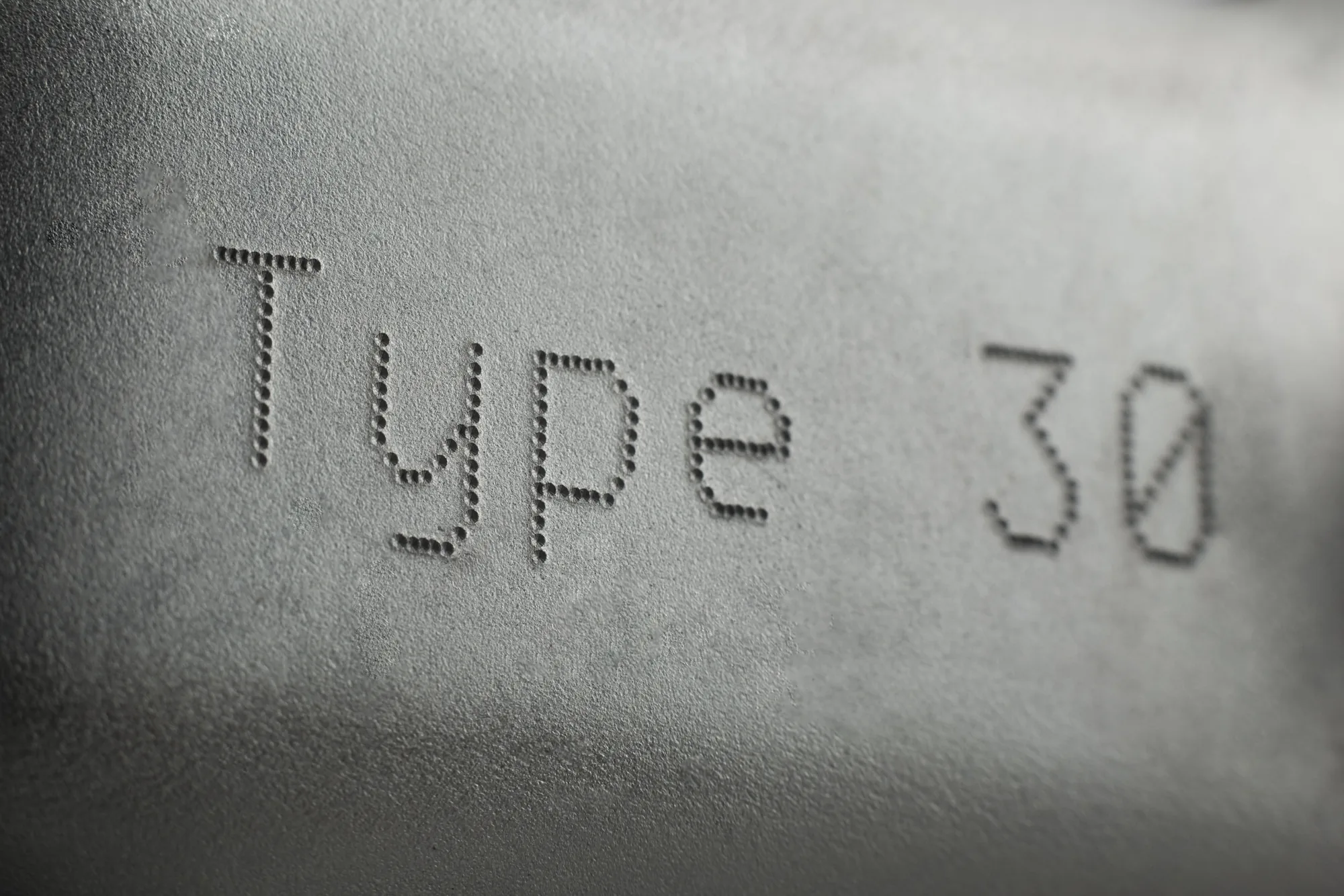

Marcado directo de piezas para identificación y trazabilidad permanente: aeronáutica, automoción, acero, aluminio, acero inoxidable, y herramientas y equipos. Su marca profunda sobrevive al procesamiento, la pintura y los tratamientos de superficie.
Especificaciones técnicas
Datos publicados por Gravotech en la ficha oficial del XF530. La gama se compone de dos modelos integrables: XF530p (neumático) y XF530m (electromagnético), que comparten área de marcado, dimensiones y peso, y se diferencian por la tecnología y el consumo de potencia.
| Modelos de la gama | XF530p (neumático) · XF530m (electromagnético) |
|---|---|
| Tecnología | Micropercusión neumática (XF530p) o electromagnética (XF530m) |
| Profundidad de marcado | Hasta 0,5 mm |
| Área de marcado (L × An) | 200 × 50 mm (8 × 2 in) |
| Dimensiones (L × An × Al) | 343 × 170 × 221 mm (13,5 × 6,7 × 8,7 in) |
| Peso | 13,5 kg (29,8 lb) |
| Códigos 2D | Datamatrix, QR Codes |
| Interfaces de comunicación | RJ45, USB (×2), RS232, 8I/4O, Process IO |
| Alimentación de aire comprimido | 5 – 7 bar (XF530p) · No aplica (XF530m) |
| Pantalla | Táctil a color de 7″ (controlador XCOM) |
| Fuentes embebidas | 10 |
| Fieldbus (opción) | Profinet, Ethernet IP |
| Voltaje de entrada | 100 – 240 V CA |
| Idiomas disponibles | 19 |
| Temperatura de operación | 5 °C a 45 °C (41 a 113 °F) |
| Consumo de potencia | 140 VA (XF530p) · 260 VA (XF530m) |
| Nivel de desempeño de seguridad (opción) | PL d |
Materiales compatibles
La micropercusión marca directamente sobre todos los metales, incluso en superficies duras, tratadas o curvas. El XF530 destaca en piezas grandes que requieren marcas profundas y de gran tamaño.
Opciones y accesorios
El XF530 se adapta a tu estación de trabajo y a tu pieza. Gravotech ofrece una gama de accesorios para automatizar el proceso, proteger el cabezal e integrarlo a tu línea de producción.

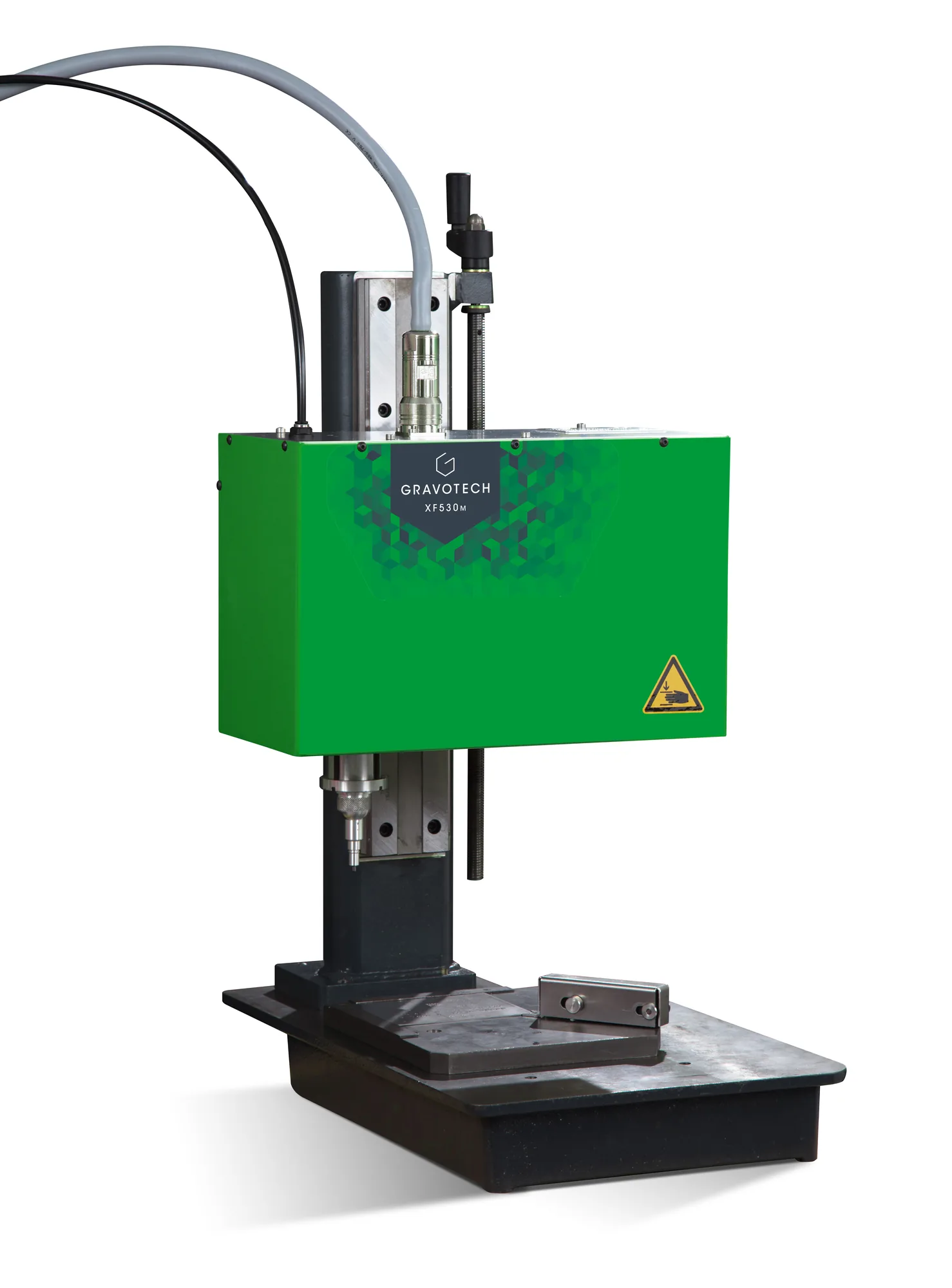

Columna de estación de trabajo para marcado manual y posicionamiento estable de la pieza.
Pie estándar o a medida para que la máquina quede firmemente posicionada sobre la pieza.
Asas y anillas para balancín: lleva el marcado a piezas grandes, fijas o en líneas de vehículos en movimiento.

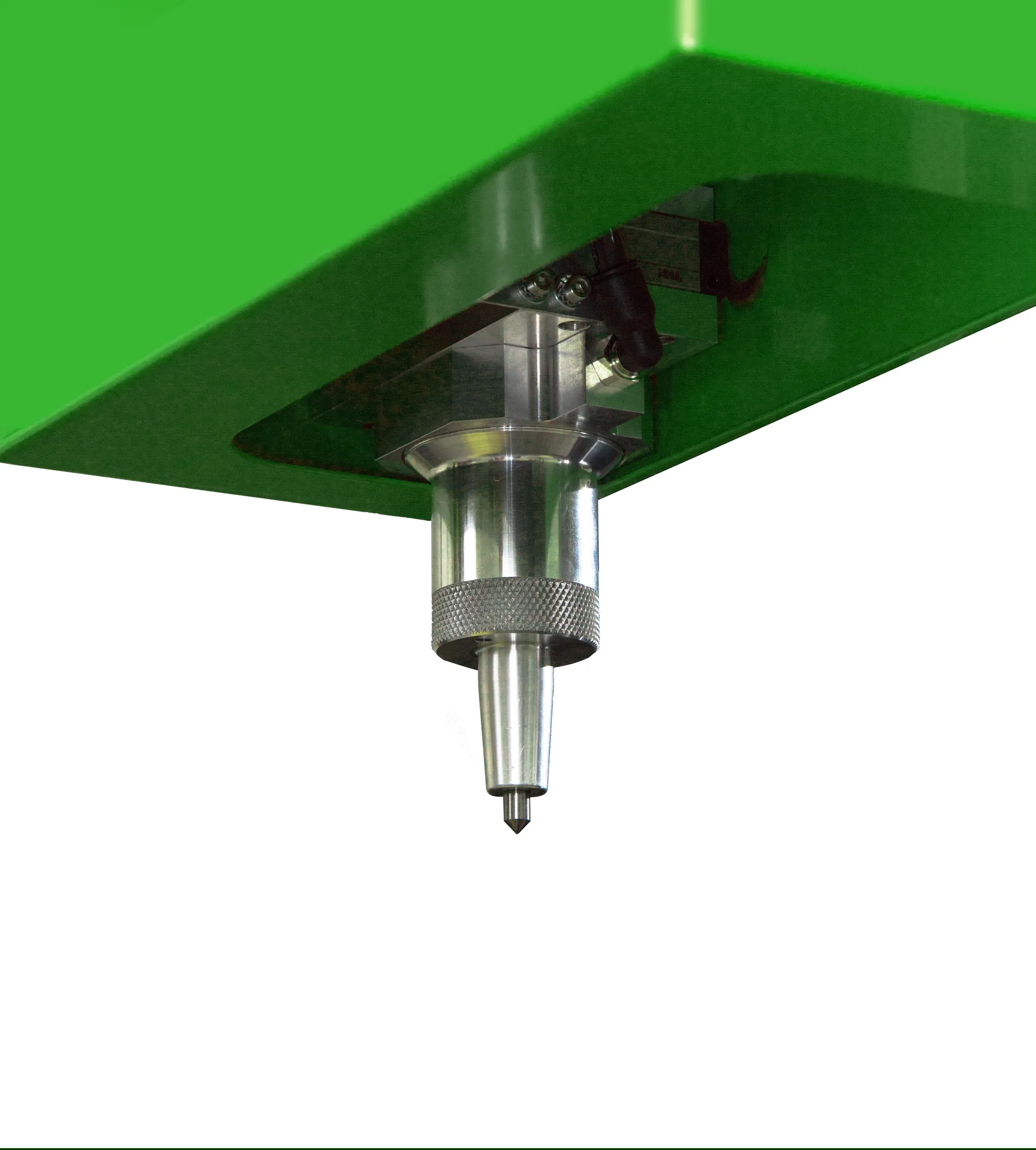

Estilete de alto rendimiento para marca profunda y limpia; puntas según superficie y profundidad requeridas.
Eje Z automático, caja de control de proceso, dispositivo giratorio (rotary) y cubiertas de protección para automatizar e integrar el marcado.
Productos asociados
Otras máquinas de micropercusión Gravotech que representamos. Si no tienes claro cuál se ajusta a tu pieza y a tu línea de producción, te asesoramos sin costo.
XF510p
Versión neumática de la gama XF510 para marcado de alto rendimiento en menor área.
XF510m
Cabezal integrable electromagnético para marcado de precisión y códigos 2D en línea.
SV530
Estación de micropercusión de gran área para marcado profundo de piezas grandes.

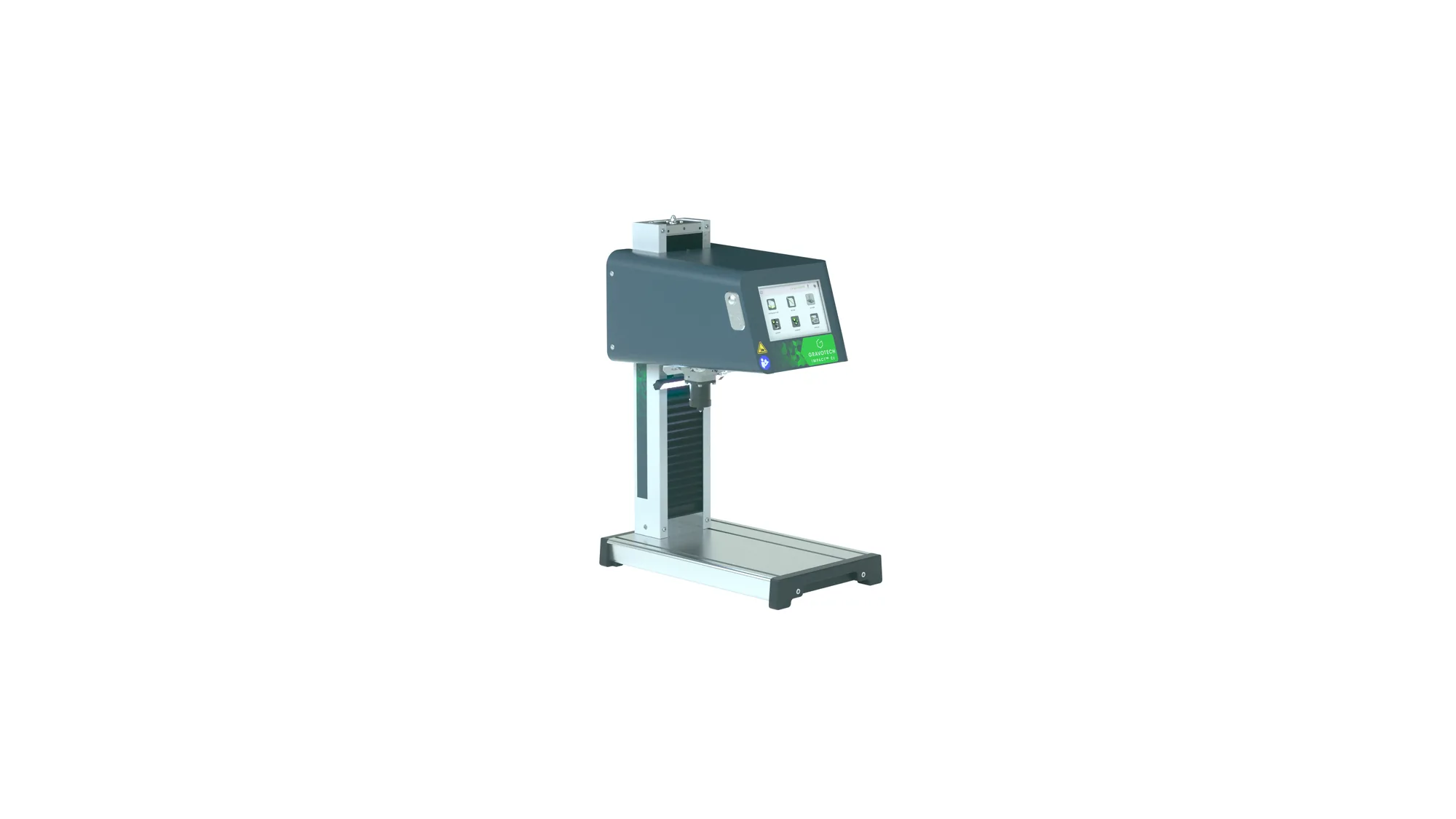

Impact
