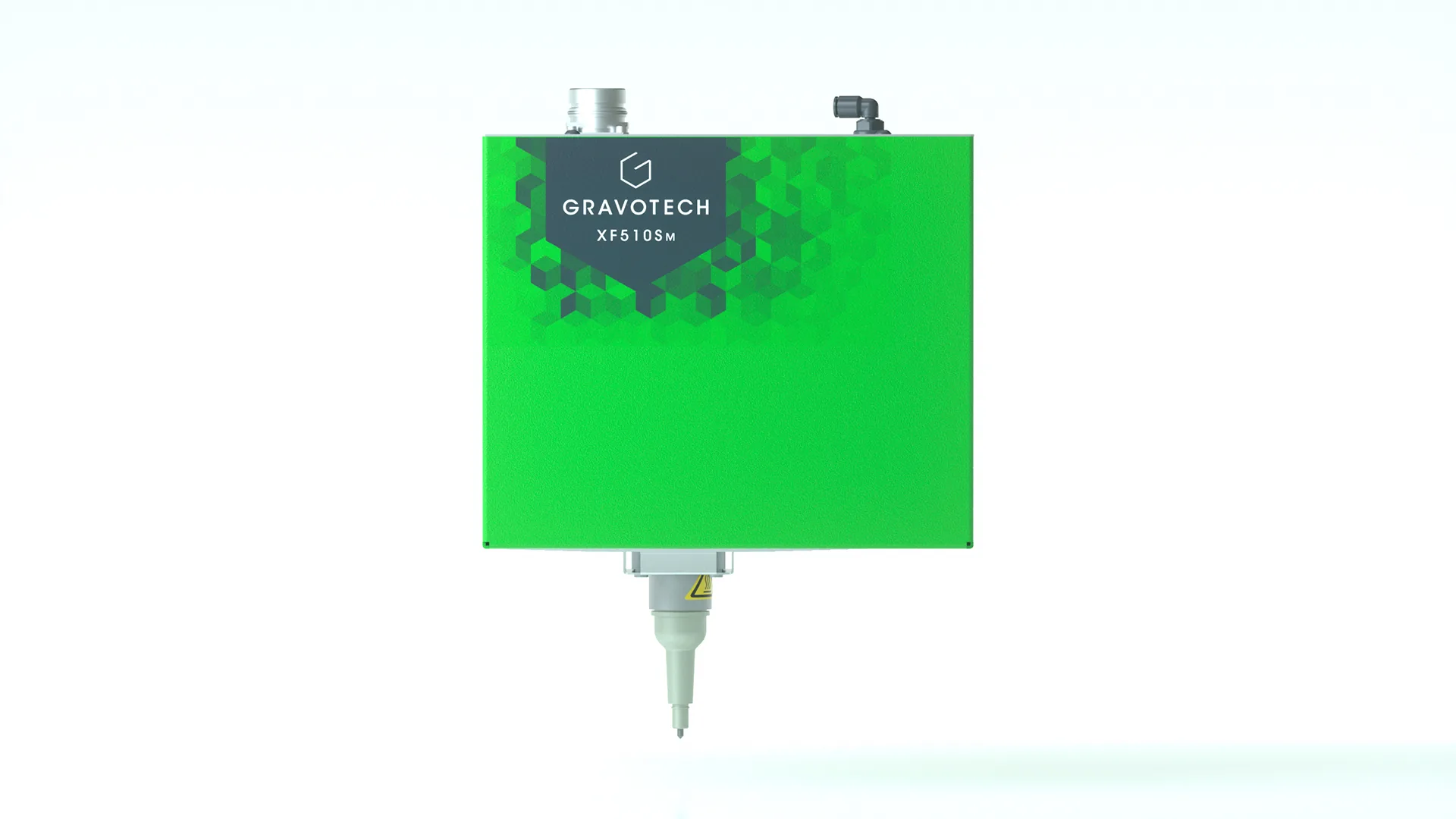

XF510m
Cabezal de micropercusión electromagnética integrable para marcado directo de piezas y trazabilidad permanente.
Diseñado para líneas de producción exigentes: marca acero, inoxidable, aluminio y algunos plásticos duros con un solo estilete. Es el especialista en Datamatrix grado A, con detección automática de la superficie y ajuste de densidad de puntos para un resultado legible pieza tras pieza.
- Datamatrix grado A, legible desde cualquier dirección
- Función I-Sense: detecta la superficie y ajusta el eje Z solo
- Hasta 10 impactos en el mismo punto para marcas más profundas
- Controlador XCOM con pantalla táctil 7″, sin PC
- Integrable a la línea con Profinet / Ethernet IP (Industria 4.0)
Características
El XF510m lleva la micropercusión electromagnética al estándar más alto de precisión. Marca sobre metal y algunos plásticos duros con un solo estilete, y mantiene un resultado constante gracias al control automático de densidad de puntos, la detección de pieza y el marcado multinivel.

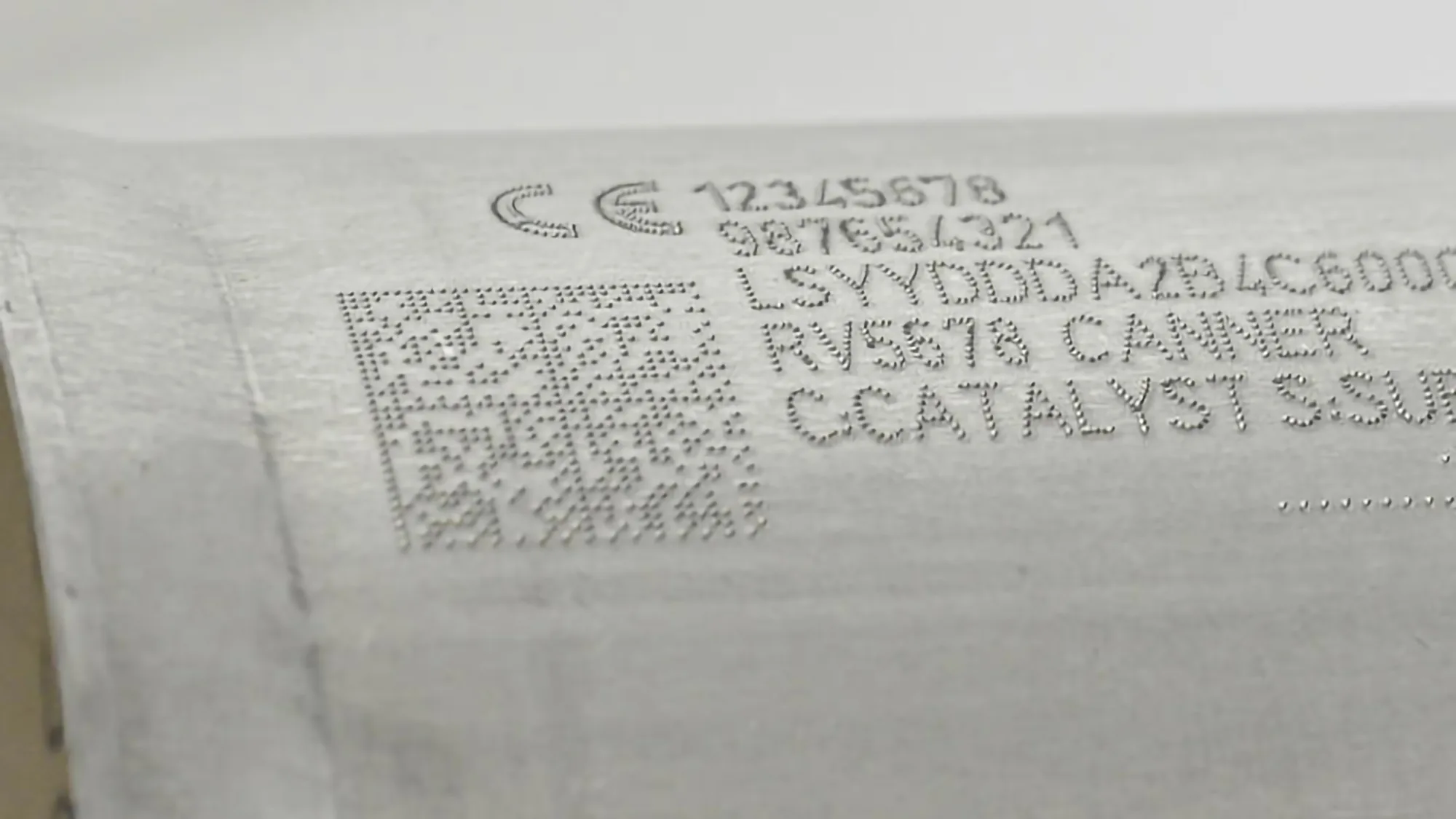

Especialista en Datamatrix

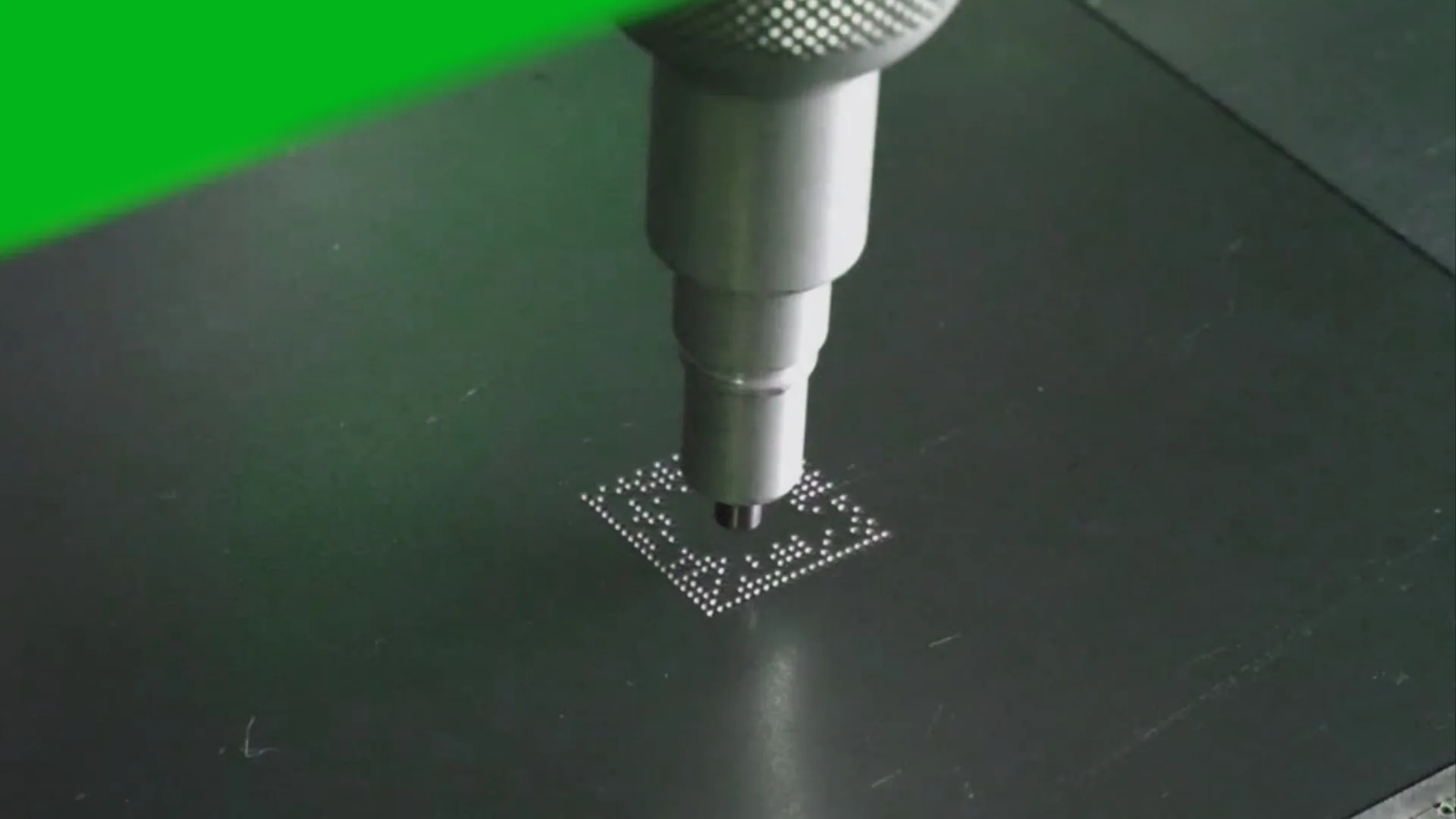

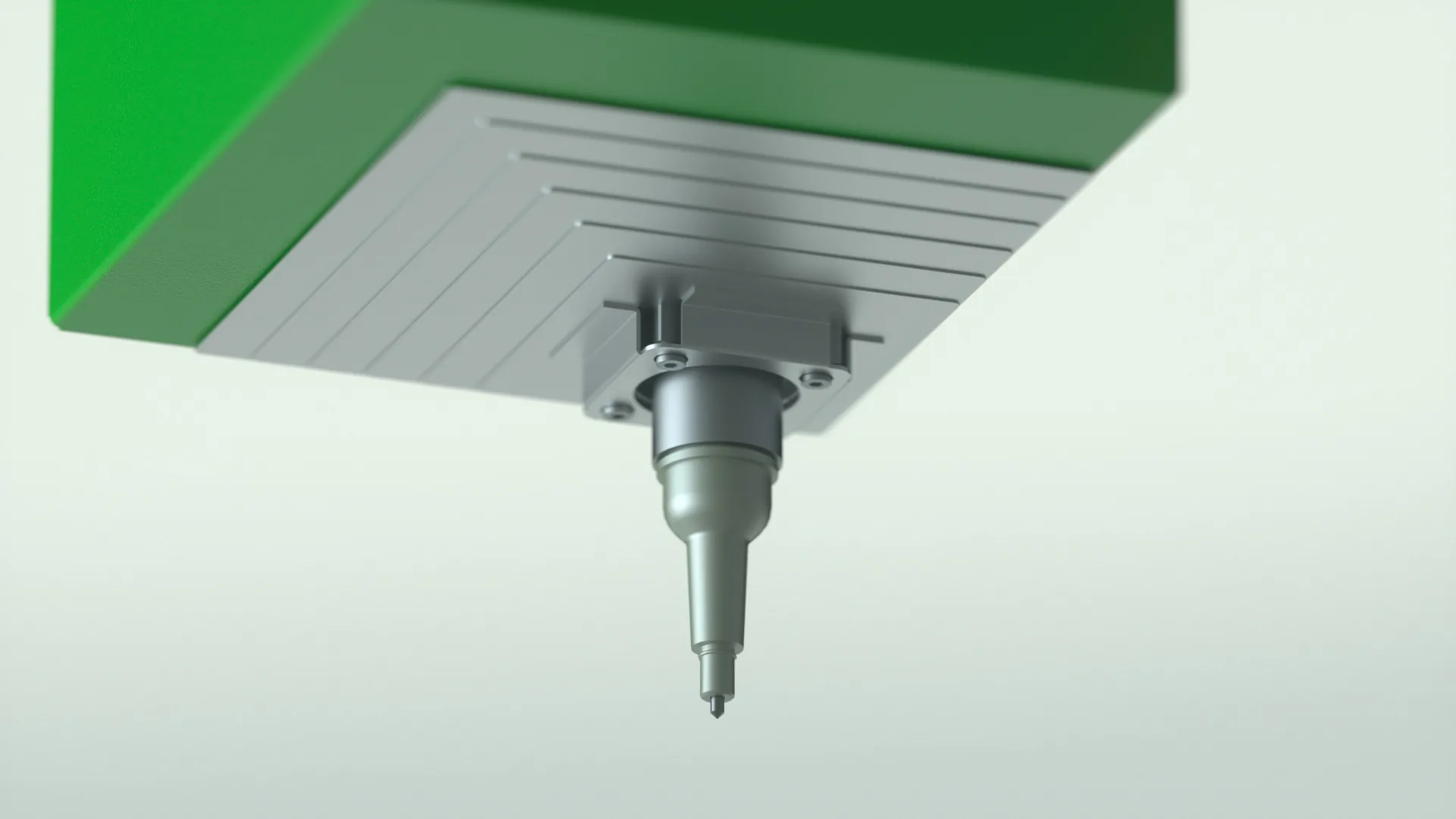

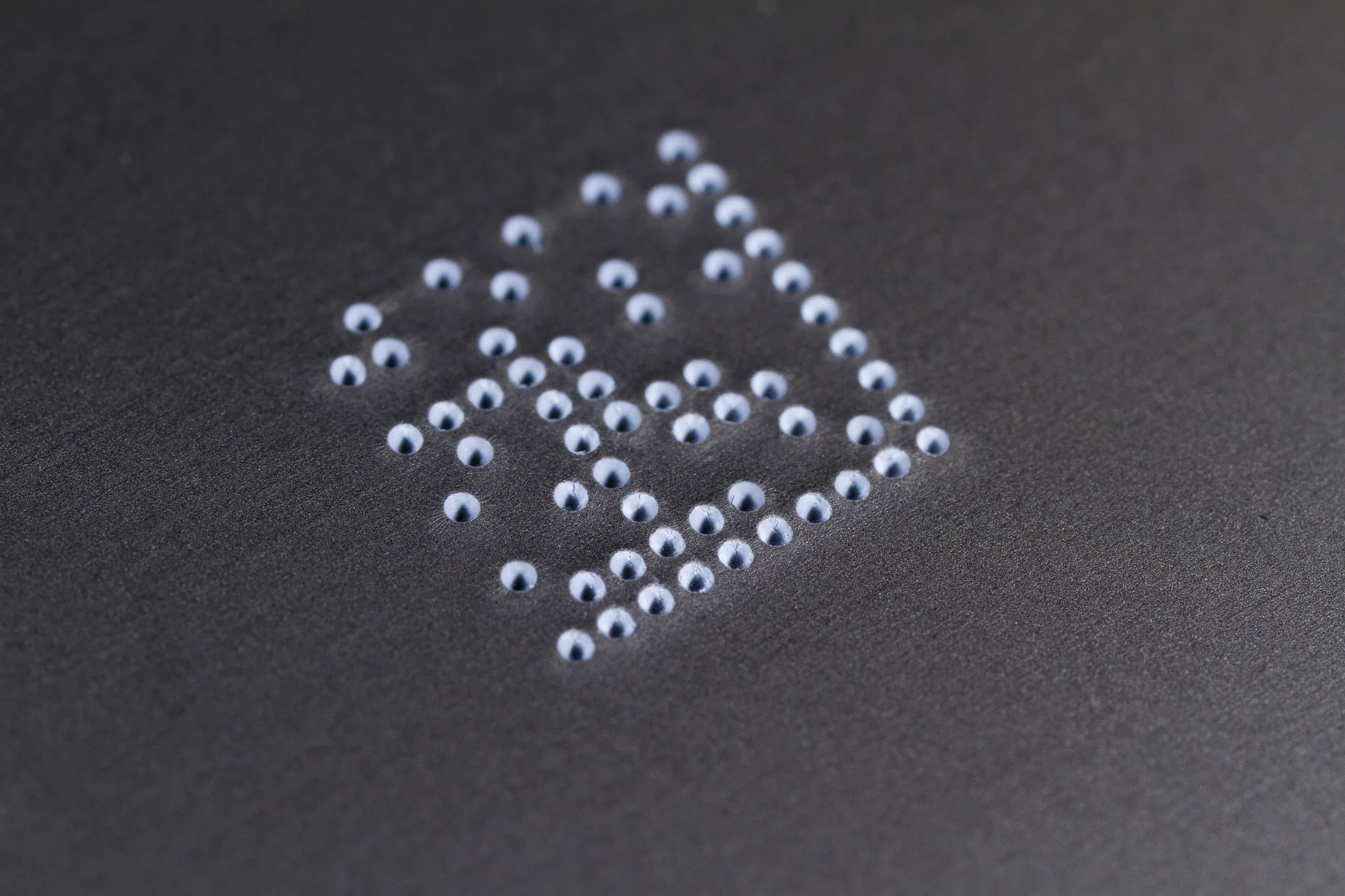

Datamatrix grado A: mismo diámetro de punto, distancia igual entre puntos y lectura desde cualquier ángulo, con 0% de error. También marca QR, UID, GS1 y caracteres Unicode con el estilete de alta precisión M1L.
I-Sense: detección de superficie
Detecta la superficie de la pieza, ajusta automáticamente la altura del eje Z y empieza a marcar sin intervención del operario. Tres modos disponibles: automático (I-Sense), programable y manual.
Dynamic Dot Control (DDC™)
Ajusta de forma automática la densidad de puntos según el tamaño y la profundidad de marca que necesita. El resultado sale de alta calidad y fácil de leer en cualquier aplicación, con modo automático o manual.
Marcado en el mismo punto
Puede golpear el mismo punto hasta 10 veces para lograr marcas más claras y profundas sobre materiales difíciles, cumpliendo los requisitos de profundidad de la mayoría de sectores industriales.
Alto rendimiento y robustez
Husillos de bolas de cero juego de alta precisión y guías de alta rigidez para operar sin problemas en los entornos más exigentes, con ajuste automático de densidad, detección de pieza y marcado multinivel.
Controlador XCOM, sin PC
Pantalla táctil de 7″ tipo tablet: configure, edite plantillas y lance el marcado sin computador. Pensado para Industria 4.0, con recolección de datos, historial, tableros y mantenimiento preventivo.
Aplicaciones

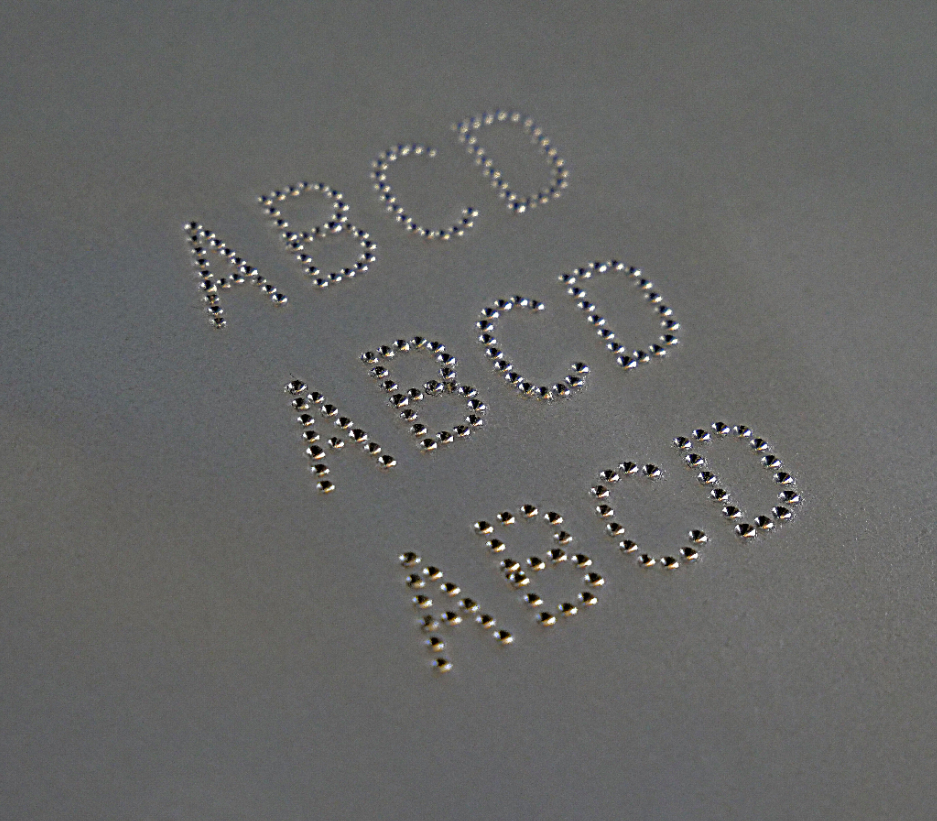

Identificación y trazabilidad permanente en sectores como aeroespacial, automotriz y metalmecánica. Ideal para marcar herramientas, piezas de acero, acero inoxidable y aluminio con códigos, fechas, contadores, números de serie, logos y texto.
Especificaciones técnicas

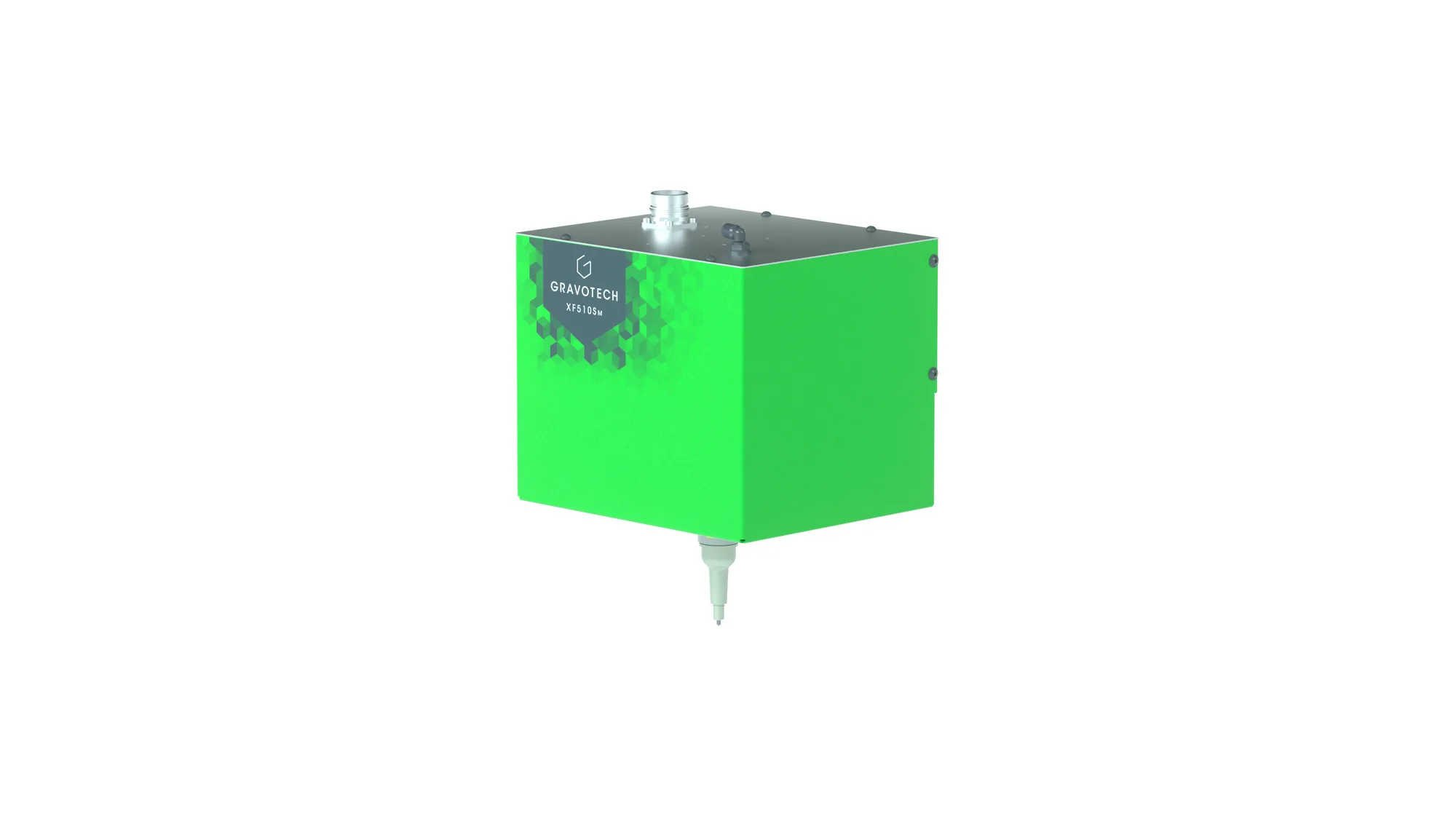

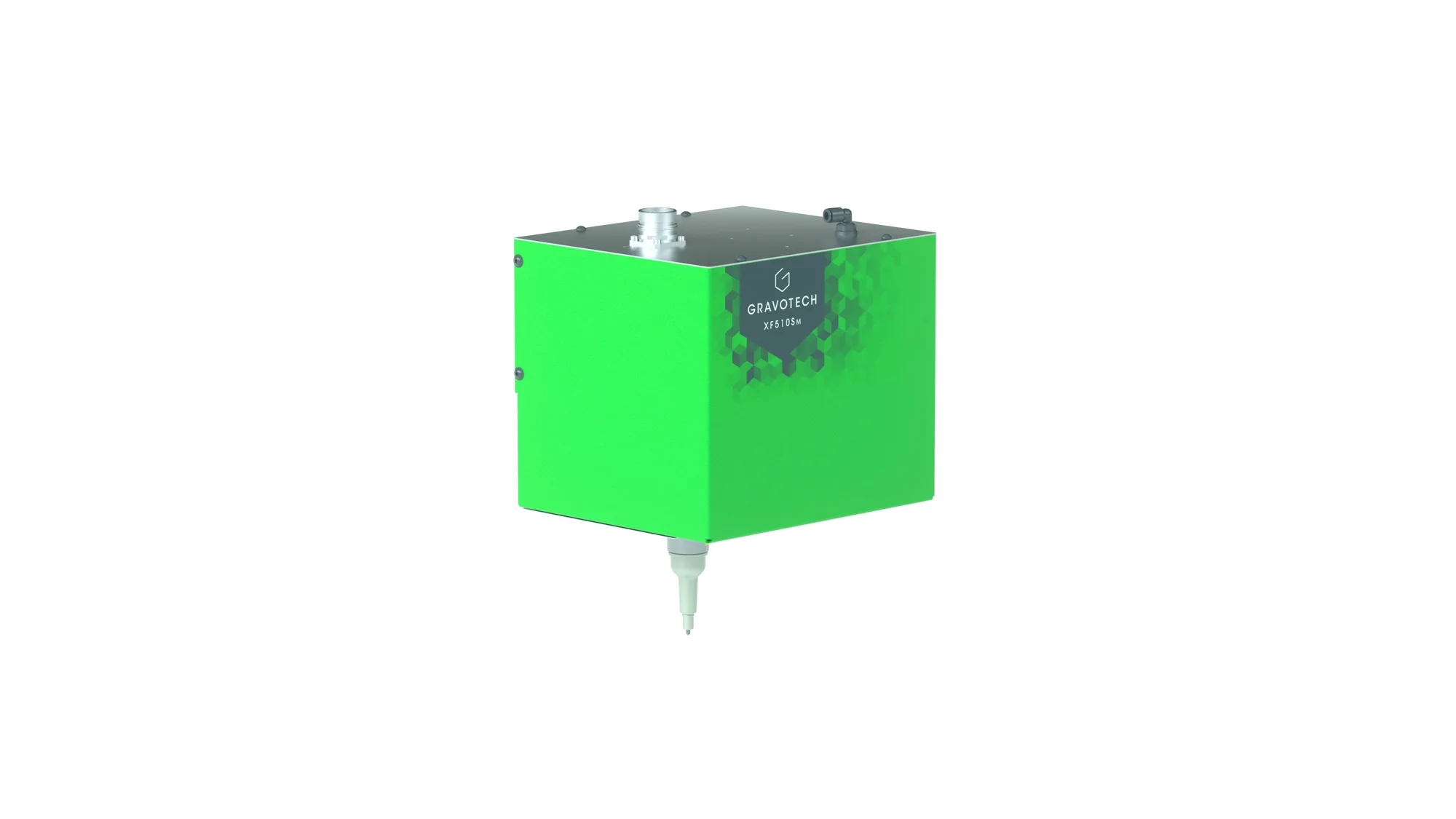

Disponible en tres formatos según su área de marcado y espacio de integración: XF510 Cm (compacto), XF510 Sm y XF510 Dm (mayor recorrido). Datos del leaflet oficial Gravotech XF510m.
| Modelo | XF510 Cm | XF510 Sm | XF510 Dm |
|---|---|---|---|
| Tecnología | Micropercusión electromagnética | ||
| Dimensiones (L x An x Al) | 158 x 102 x 275 mm | 231 x 195 x 309 mm | 331 x 195 x 309 mm |
| Peso | 4,7 kg | 8,8 kg | 10,2 kg |
| Área de marcado (L x An) | 50 x 20 mm | 100 x 80 mm | 200 x 80 mm |
| Interfaces de comunicación | RJ45, USB (x2), RS232, 8I/4O, Process IO | ||
| Bus de campo (opción) | Profinet, Ethernet IP | ||
| Fuentes embebidas | 10 | ||
| Pantalla | Táctil a color de 7″ | ||
| Idiomas disponibles | 19 | ||
| Códigos 2D | Datamatrix, QR Codes | ||
| Dureza de material | < 62 HRC | ||
| Voltaje de entrada | 100 – 240 V AC | ||
| Temperatura de operación | 5° a 45° C | ||
| Consumo nominal | 260 VA | ||
| Nivel de rendimiento de seguridad (opción) | PL d | ||
Materiales compatibles
La tecnología electromagnética marca metal y algunos plásticos duros, sobre materiales de hasta 62 HRC de dureza.
Opciones y accesorios
El XF510m se adapta a su proceso con accesorios opcionales de Gravotech para posicionar la pieza, proteger el cabezal e integrar el marcado a la línea.
Dispositivo rotativo
Para marcar piezas cilíndricas alrededor de su circunferencia.
Eje Z automático
Ajuste motorizado de altura para piezas de distinto grosor.
Caja de control de proceso
Gestiona señales de la línea y sincroniza el ciclo de marcado.
Dispositivo de ajuste del cabezal
Posiciona el cabezal con precisión sobre la zona a marcar.
Conexiones adaptables
Interconexión flexible con el resto de equipos de la célula.
Cubiertas de protección
Protegen el mecanismo del polvo y las virutas en entornos exigentes.
Productos asociados
Otras soluciones de micropercusión Gravotech para identificación y trazabilidad permanente.
XF510p
Versión portátil del XF510 para marcar piezas grandes o fijas donde no es posible mover el componente.
XF510r
Cabezal rotativo del rango XF510 para marcado alrededor de piezas cilíndricas en línea.
SV510
Solución integrable de micropercusión para líneas de producción con alto volumen de marcado.
XF530
Equipo de micropercusión de mayor área de marcado para componentes industriales de gran formato.
