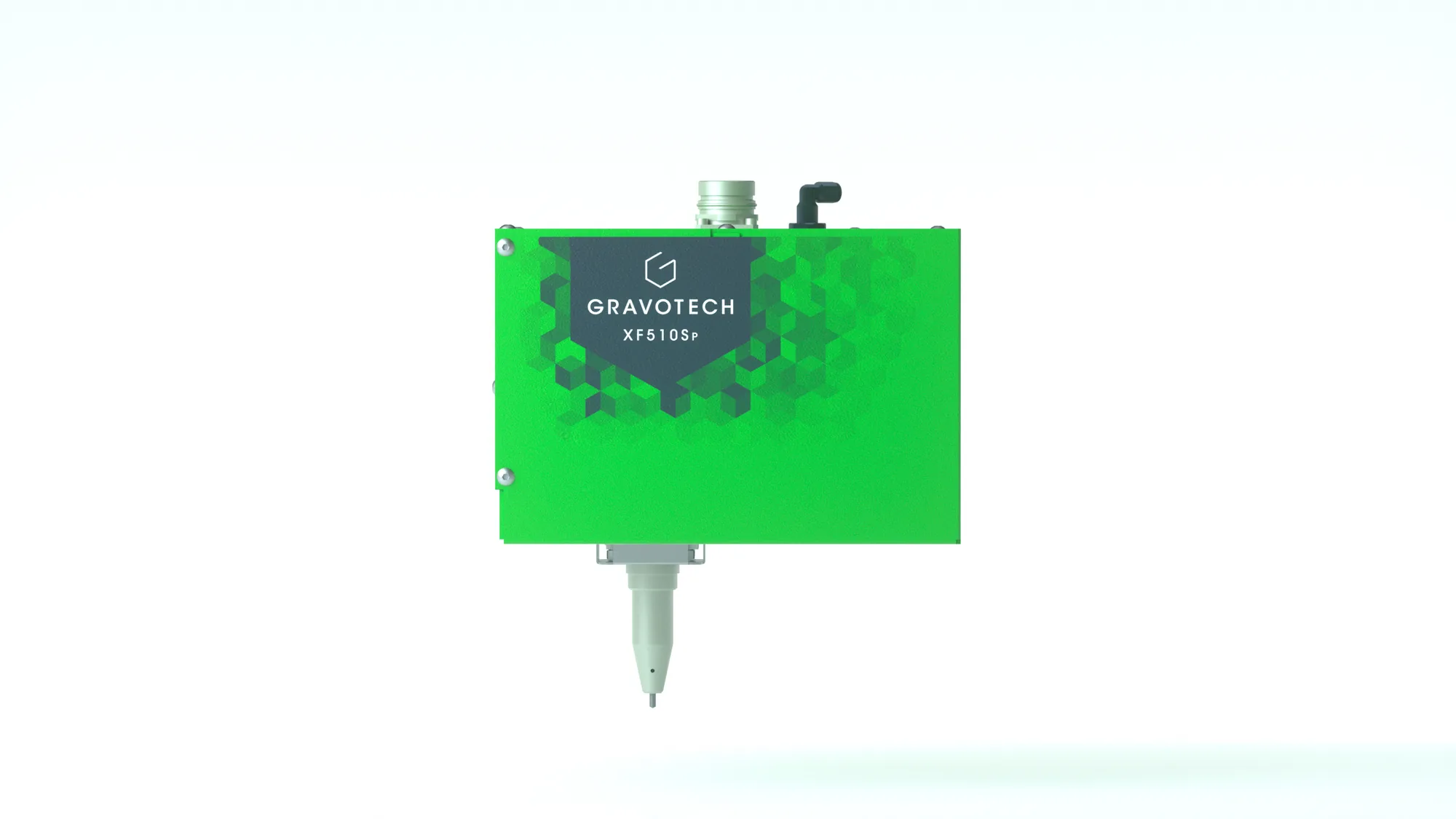

XF510p
Cabezal de micropercusión (dot peen) neumático e integrable: la máquina de marcado por punto más rápida y compacta de su categoría, para trazabilidad permanente en línea.

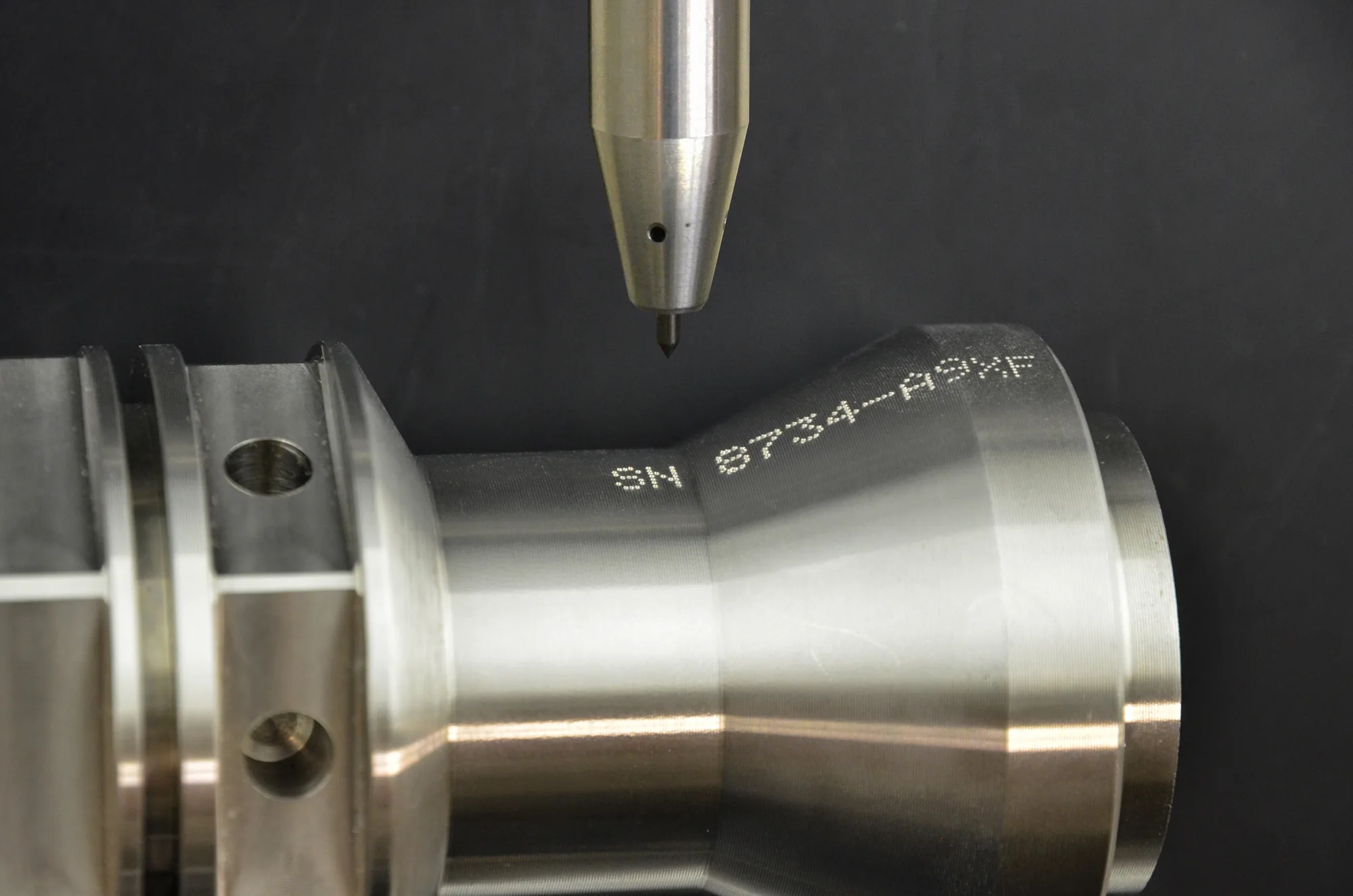

El XF510p marca de forma permanente números de serie, códigos Datamatrix y QR, fechas, lotes y logos sobre metal deformando la superficie con un punzón neumático —sin tinta ni consumibles. Con hasta 12 caracteres por segundo es la referencia en velocidad para líneas de alta cadencia, y su punzón 3D se adapta solo a piezas curvas, inclinadas o de alturas distintas sin tocar el eje Z. Disponible en tres tamaños (Cp, Sp y Dp) para integrarlo en una célula, un brazo robótico o un espacio reducido, con más de 50.000 unidades instaladas en el mundo.
- Hasta 12 caracteres por segundo: la micropercusión más rápida de su categoría para ciclos cortos.
- Marca todos los materiales hasta 62 HRC, incluido acero templado, sin tinta ni consumibles.
- Punzón 3D que se adapta a la forma de la pieza: superficies curvas, inclinadas o de alturas distintas sin ajustar el eje Z.

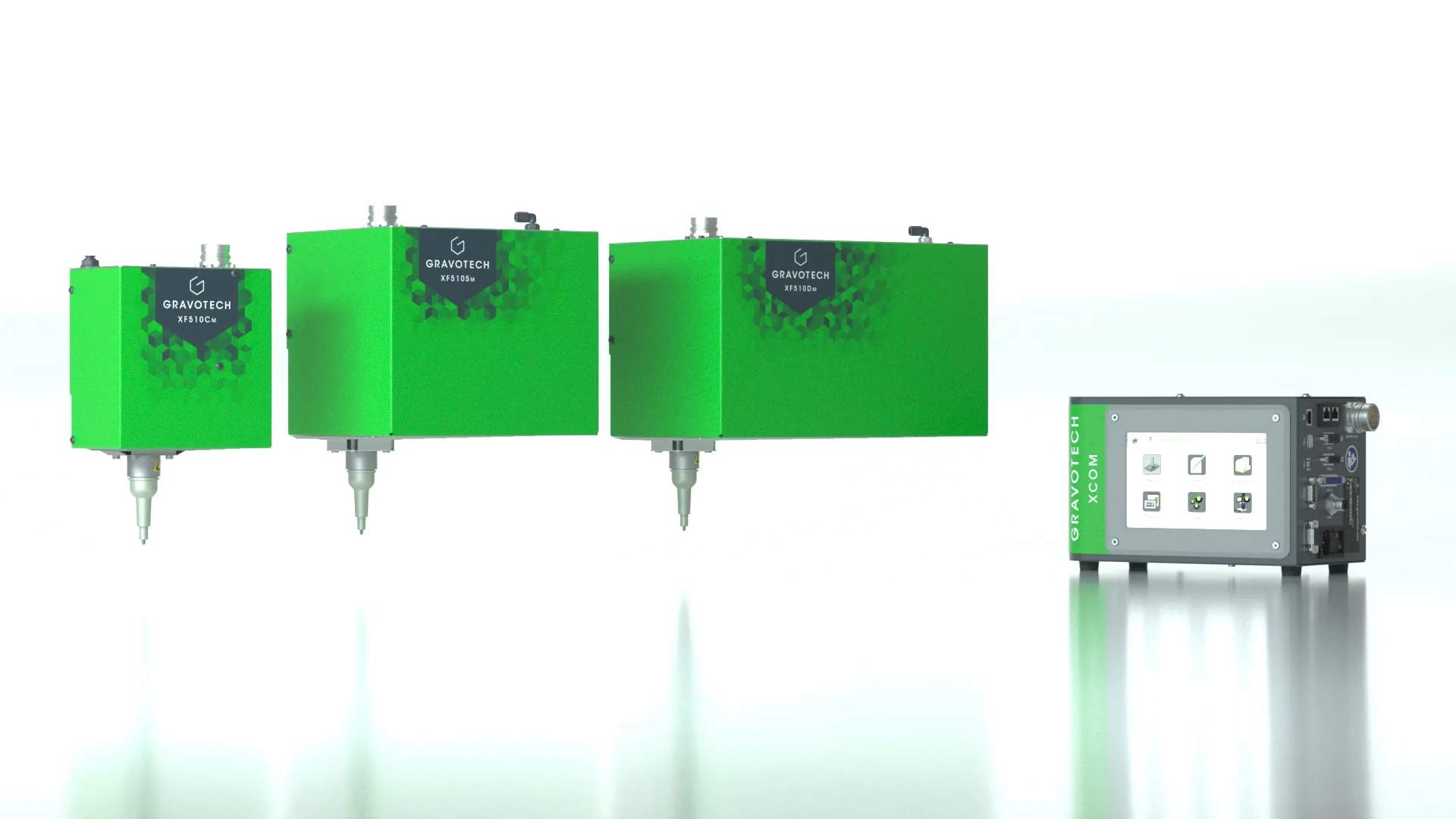

- Tres tamaños (Cp, Sp y Dp) para integrarlo en línea, en un robot o en espacios reducidos, en cualquier posición.
- Marca códigos Datamatrix y QR, textos, seriales, contadores, fechas y logos para trazabilidad completa.
- Controlador XCOM con pantalla táctil de 7″, listo para Industria 4.0 y sin necesidad de PC.
Características
Gravotech inventó la micropercusión hace más de 40 años y el XF510p es su expresión más veloz y compacta. Un punzón accionado por aire comprimido golpea la superficie a alta frecuencia y deja una marca permanente, indeleble y trazable. Estas son las funciones que lo convirtieron en el estándar de la industria para el marcado directo de piezas.

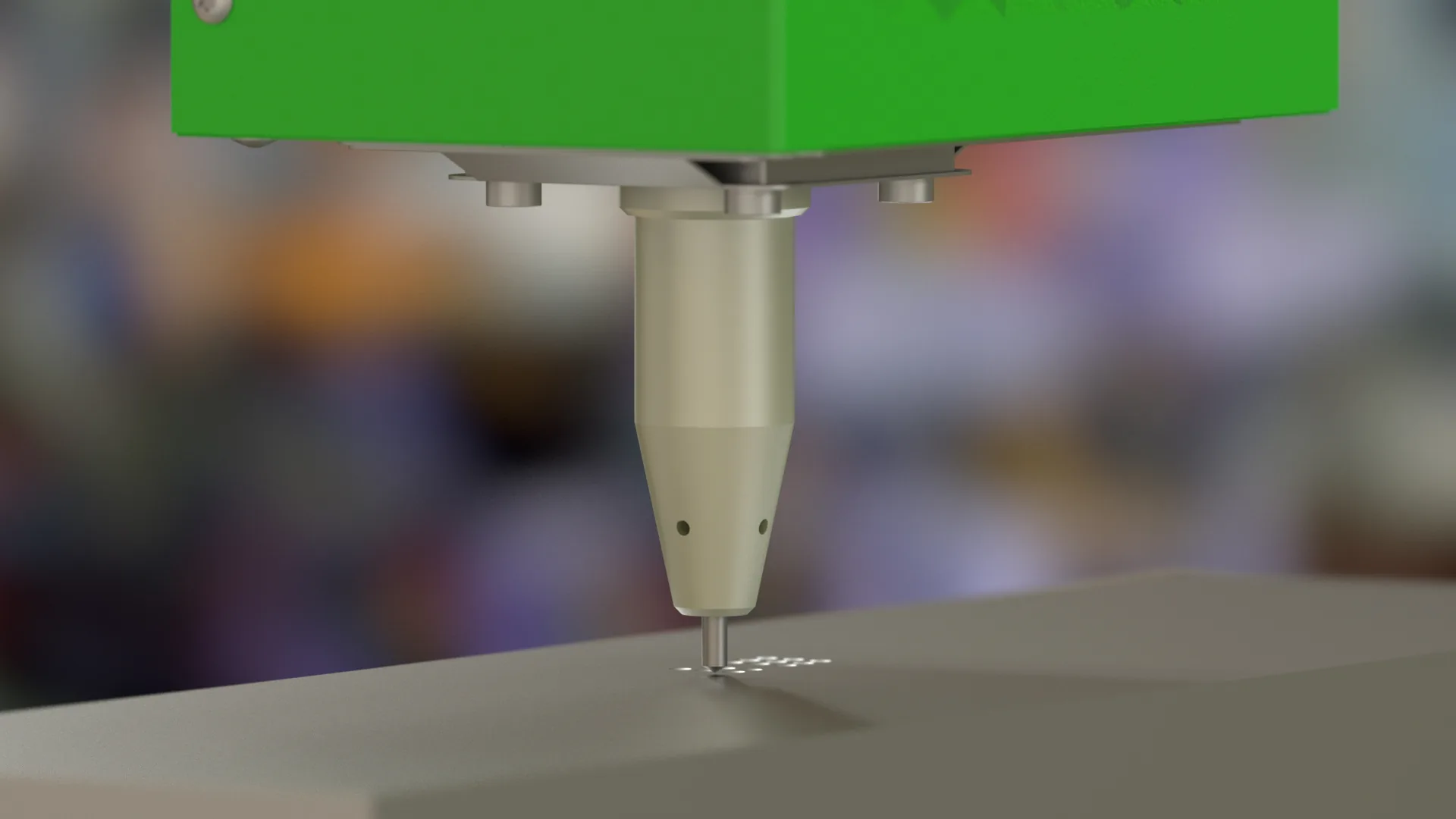

La punta se extiende o retrae sola al tocar la pieza: marca superficies curvas, inclinadas o de alturas distintas, e incluso domos y cilindros, sin sistema de rotación ni ajuste del eje Z.
Hasta 12 caracteres por segundo. Cuando el tiempo de ciclo es crítico, el XF510p fija un nuevo estándar de velocidad para el marcado por micropercusión.

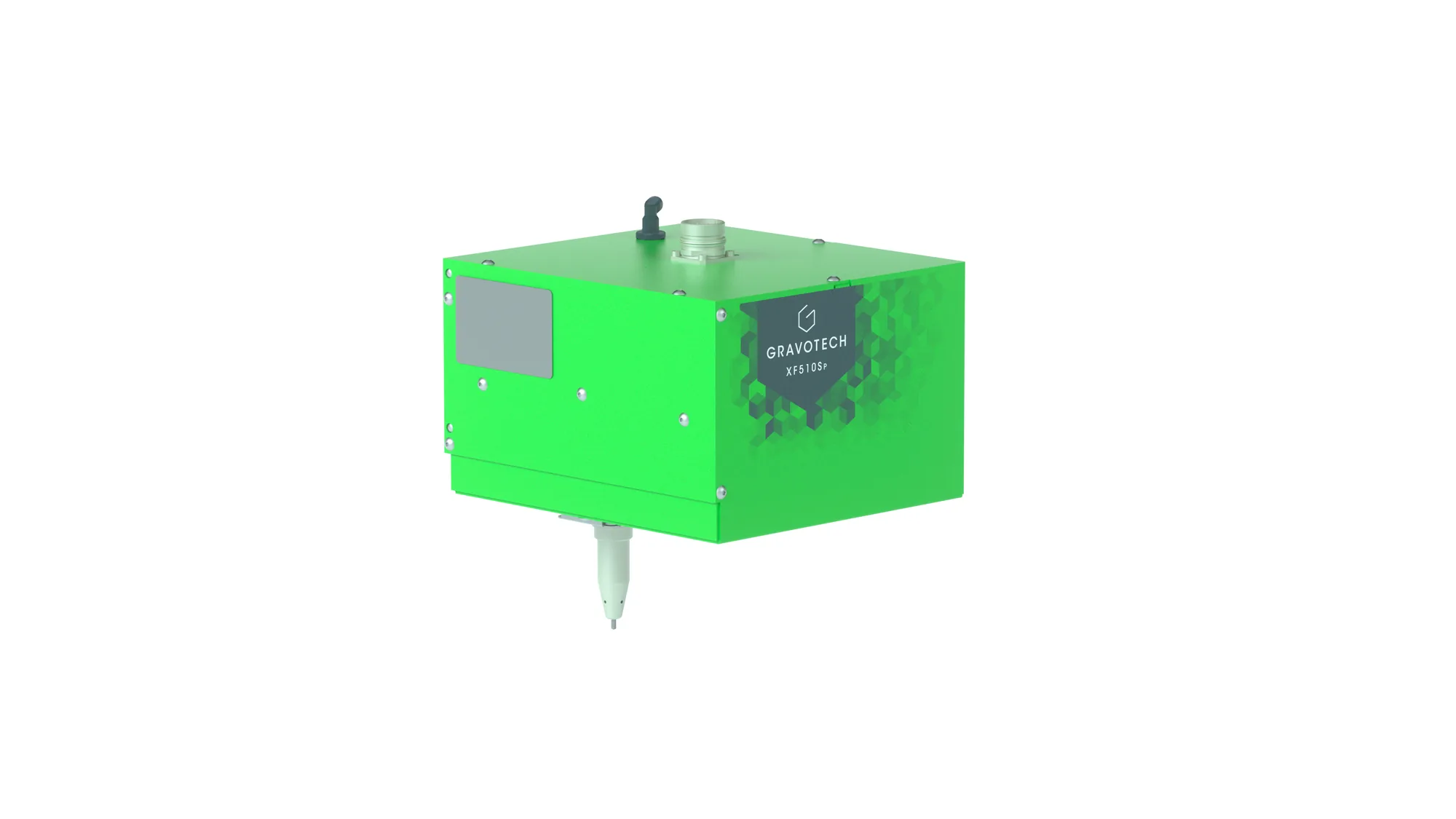

El cabezal Cp es el más pequeño de su categoría. Con las versiones Sp y Dp cubres áreas mayores. La integración es simple en cualquier posición, reduciendo tiempo y costo de instalación.
Fabricado con componentes de alta calidad para líneas de producción ininterrumpidas: máxima fiabilidad, mínimo mantenimiento y un retorno de inversión sólido.
Pantalla de 7″ tipo tablet: el operario configura, edita, programa plantillas y lanza el marcado directo desde el equipo, sin necesidad de PC.
Elige tu bus de campo (Profinet, Ethernet/IP o EtherCAT) para integrarlo a cualquier PLC con puesta en marcha rápida e interoperabilidad total en la línea.
El XCOM recopila y almacena datos: genera historiales, tableros de monitoreo, seguimiento de productividad y mantenimiento preventivo. Ahorra tiempo, dinero y complicaciones.

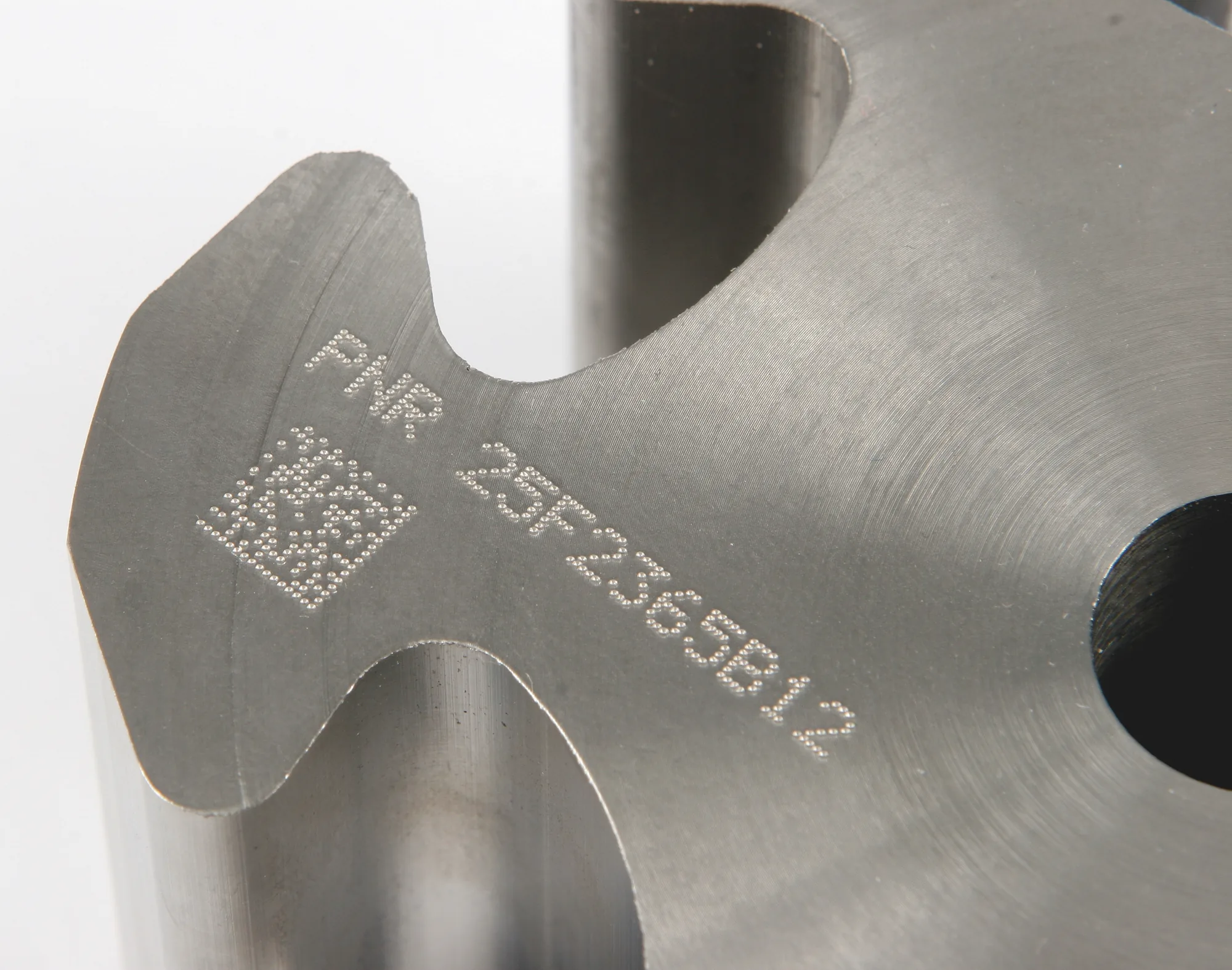

Códigos 2D (Datamatrix y QR), textos, números de serie, contadores variables, fechas, números de lote y logos: todo lo que exige la trazabilidad de tus piezas.
Más de 50.000 unidades vendidas y más de 15 billones de caracteres marcados: es la opción de referencia de la industria para marcado directo de alto volumen.
Aplicaciones

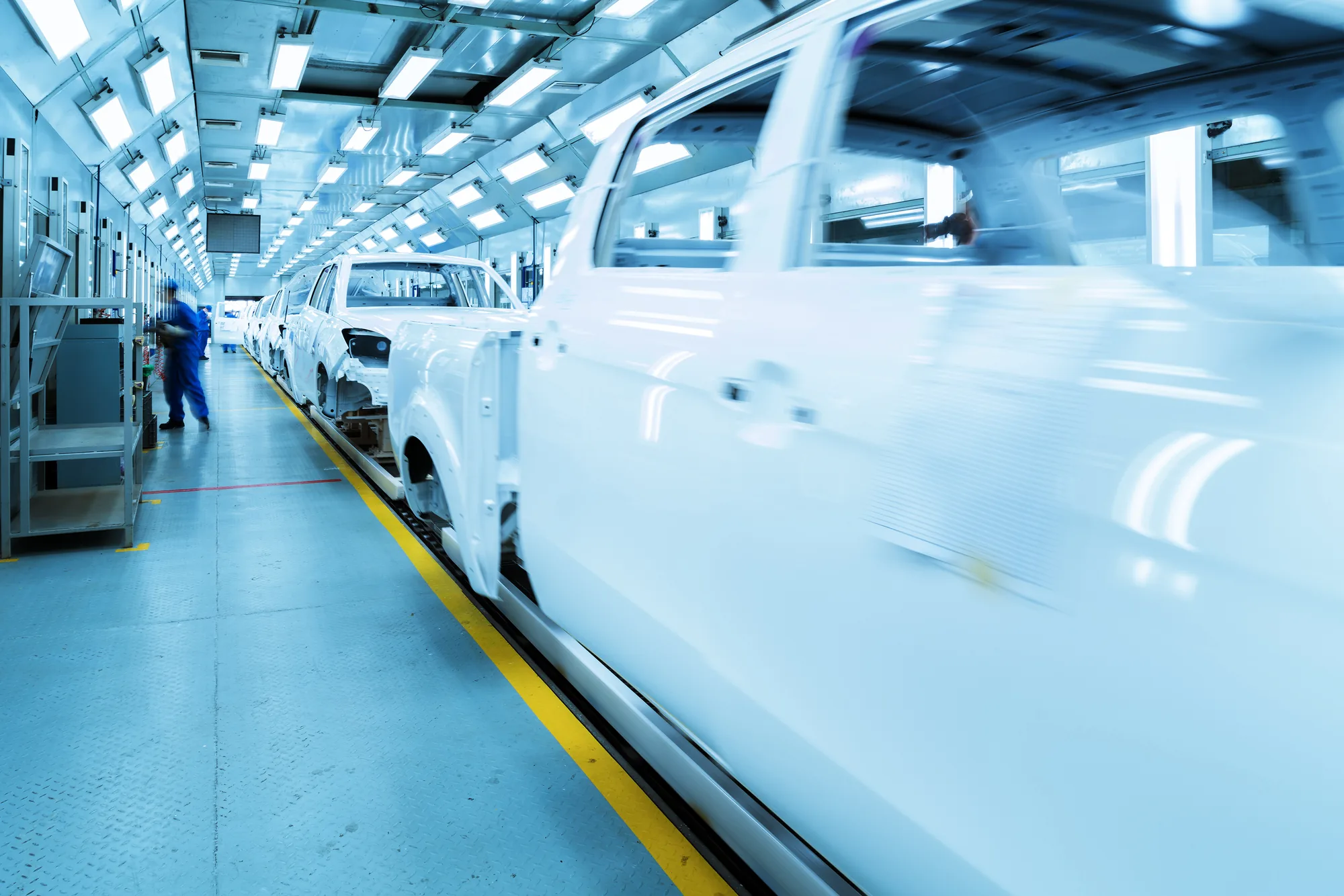

Trazabilidad permanente sobre metal en cualquier sector: automoción, metalmecánica, herramienta, fundición y bienes de equipo. Donde haya que identificar una pieza de por vida, el XF510p entra en la línea.
Especificaciones técnicas
Datos publicados por Gravotech para la gama XF510p (leaflet oficial). El cabezal viene en tres tamaños —XF510Cp, XF510Sp y XF510Dp— que comparten electrónica y controlador y cambian en dimensiones, peso y área de marcado. Te ayudamos a elegir el tamaño según tu pieza y tu línea.
| Modelos | XF510Cp · XF510Sp · XF510Dp |
|---|---|
| Tecnología | Micropercusión neumática (dot peen) |
| Velocidad de marcado | Hasta 12 caracteres por segundo |
| Dureza máxima del material | Hasta 62 HRC |
| Área de marcado (L × An) | Cp: 50 × 20 mm · Sp: 100 × 80 mm · Dp: 200 × 80 mm |
| Dimensiones (L × An × Al) | Cp: 136,4 × 86,7 × 137 mm · Sp: 219 × 237 × 170 mm · Dp: 319 × 237 × 170 mm |
| Peso | Cp: 2,35 kg · Sp: 7,8 kg · Dp: 9,7 kg |
| Códigos 2D | Datamatrix y QR Codes |
| Interfaces de comunicación | RJ45, USB (×2), RS232, 8 entradas / 4 salidas, Process IO |
| Alimentación de aire comprimido | 6 bar |
| Pantalla | Táctil a color de 7″ |
| Fuentes tipográficas integradas | 10 |
| Bus de campo (opción) | Profinet, Ethernet/IP |
| Tensión de entrada | 100 – 240 V AC |
| Idiomas disponibles | 19 |
| Temperatura de operación | 5 °C a 45 °C (41 a 113 °F) |
| Consumo nominal | 140 VA |
| Nivel de rendimiento de seguridad (opción) | PL d |
Materiales compatibles
La micropercusión marca prácticamente cualquier metal deformando la superficie, sin tinta ni calor. El XF510p llega hasta materiales de 62 HRC, incluido el acero templado.
Opciones y accesorios
El XF510p se adapta a tu proceso con accesorios de integración y posicionamiento. Estos son los que representamos con soporte local en Colombia.
Gira la pieza para marcar en toda la circunferencia de cilindros, ejes y anillos.
Aproxima el cabezal a la pieza y ajusta la altura de forma motorizada para piezas de distinta altura.
Botonera de marcha, paro y estado para operar el ciclo de marcado directamente en el puesto.
Posicionamiento fino del cabezal en altura para calibrar la distancia de marcado con precisión.
Racores y conectores para integrar el cabezal en la posición y el layout de tu célula o brazo robótico.
Cubiertas que protegen el punzón y los mecanismos de polvo, viruta y salpicaduras en entornos exigentes.
Unidad de control con pantalla táctil de 7″, buses de campo industriales y recopilación de datos para trazabilidad.
Productos asociados
Otras máquinas de micropercusión Gravotech que representamos. Si no tienes claro cuál se ajusta a tu pieza, tu volumen y tu línea, te asesoramos sin costo.
XF510m
Versión portátil de la gama XF510 para marcar piezas grandes, pesadas o fijas donde no llega una estación.

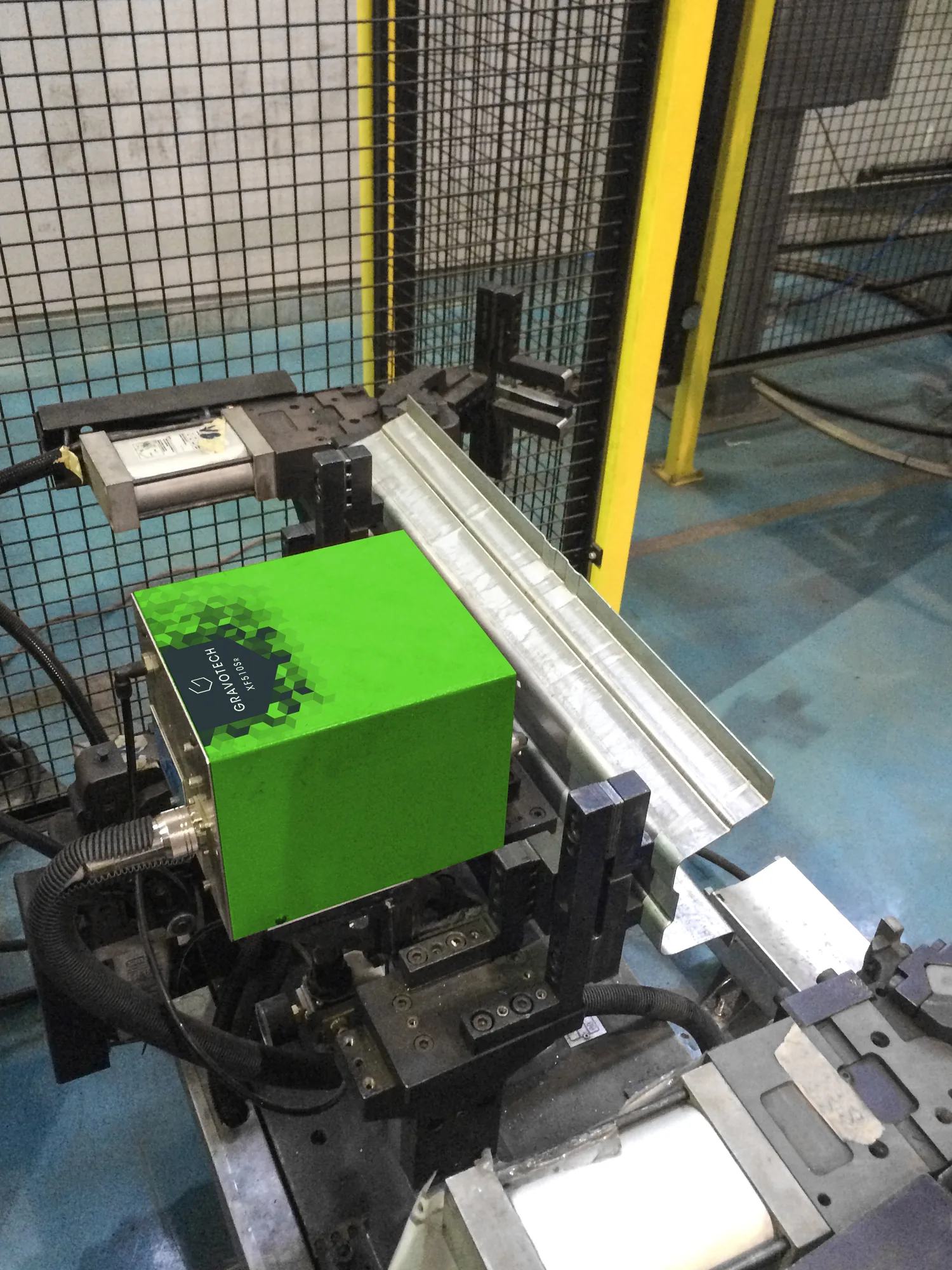

XF510r
Cabezal integrable para marcar en posición horizontal, pensado para líneas y células robotizadas.

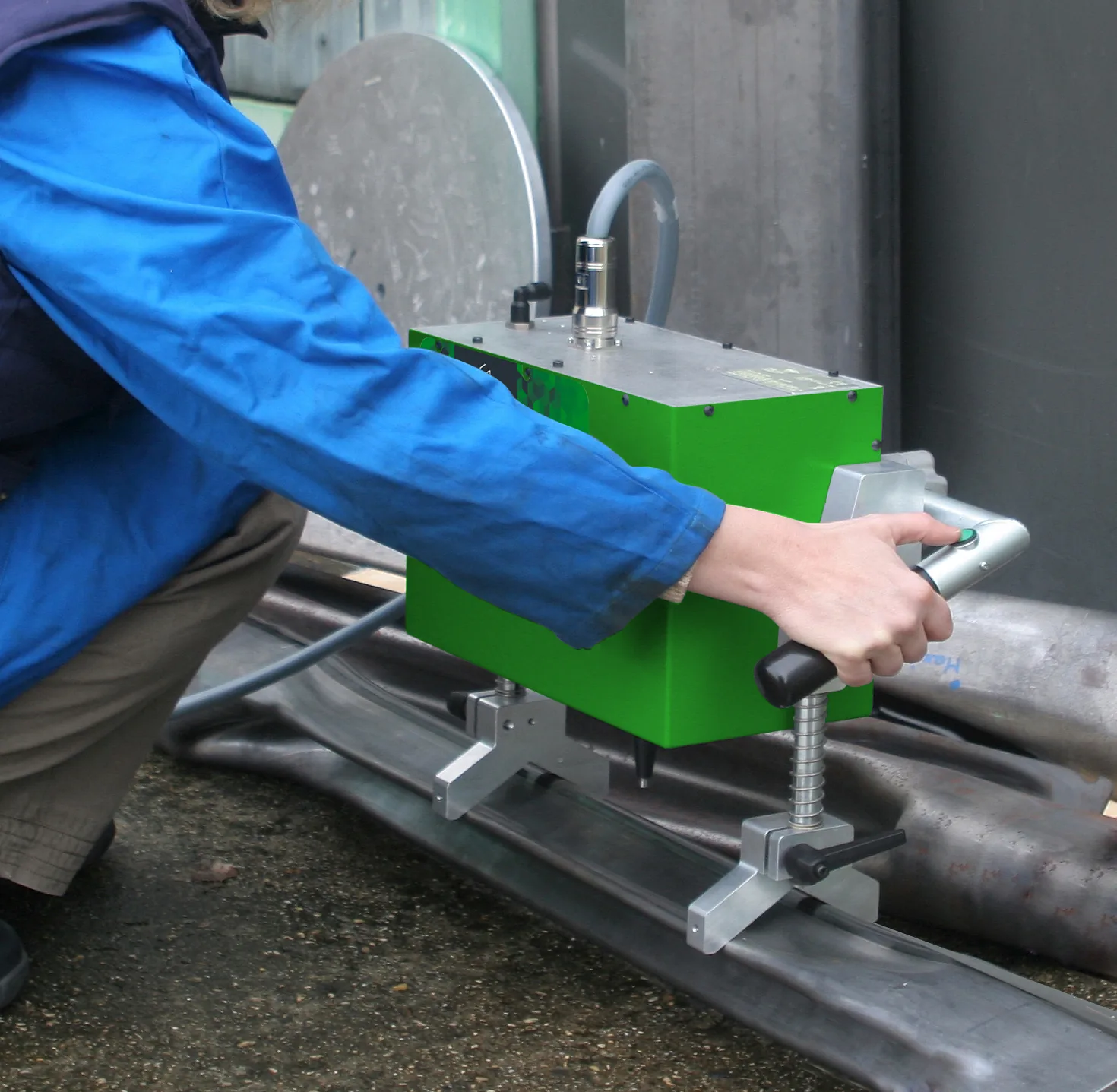

XF530
Micropercusión portátil de mayor área de marcado para piezas y estructuras de gran tamaño.

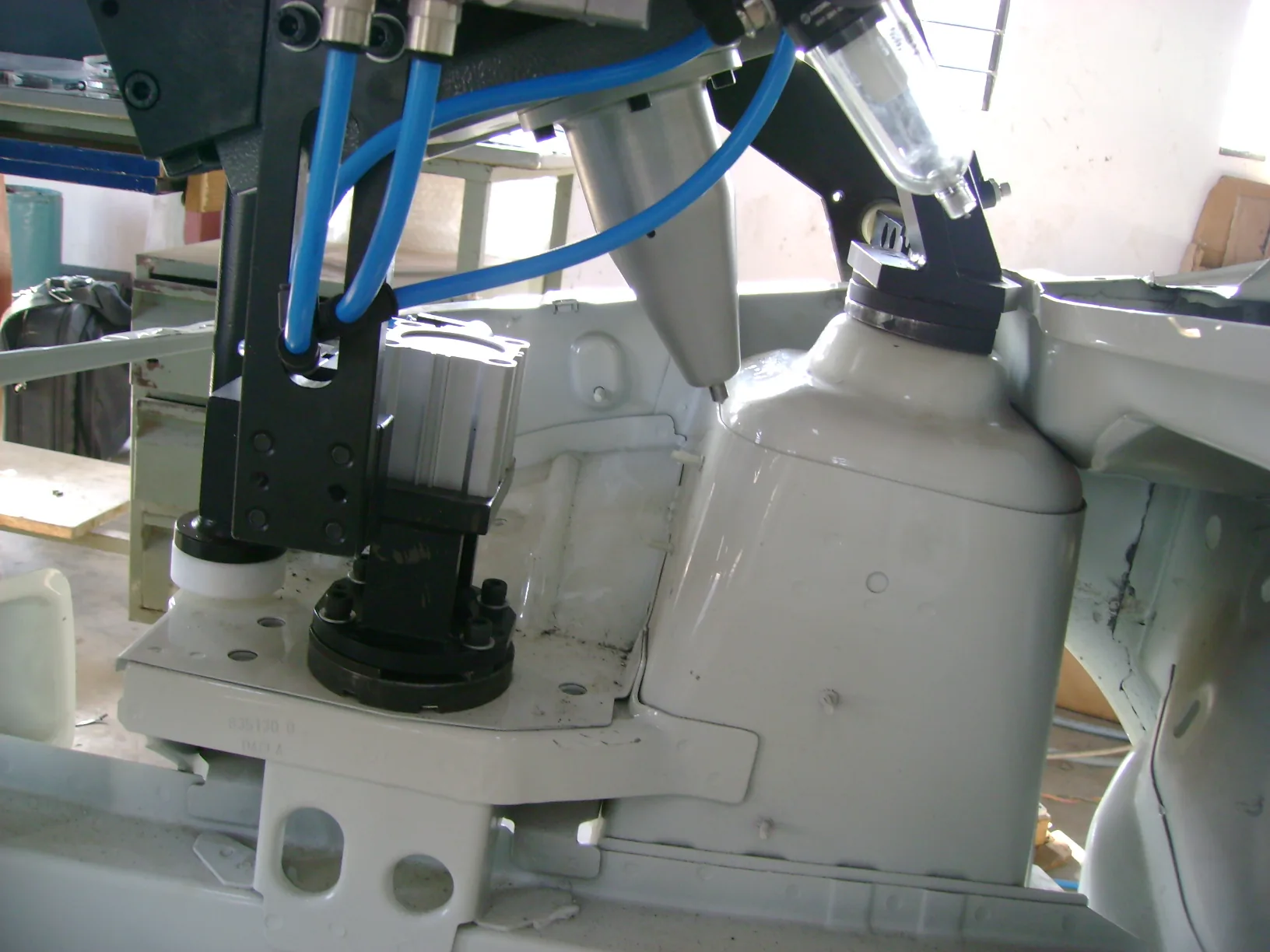

SV510
Marcado por rayado (scribe) integrable: trazos continuos, profundos y muy silenciosos para trazabilidad.
