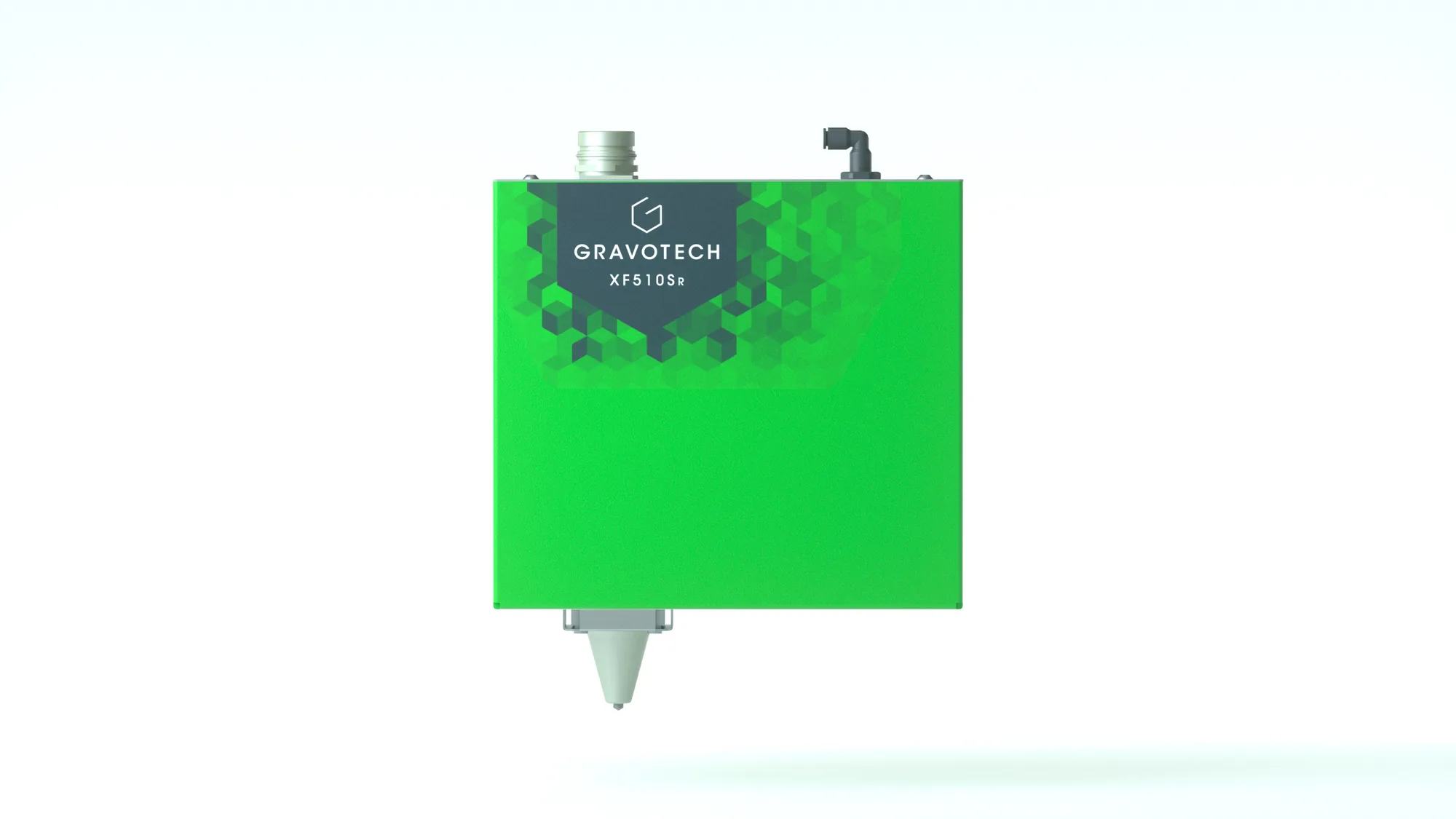

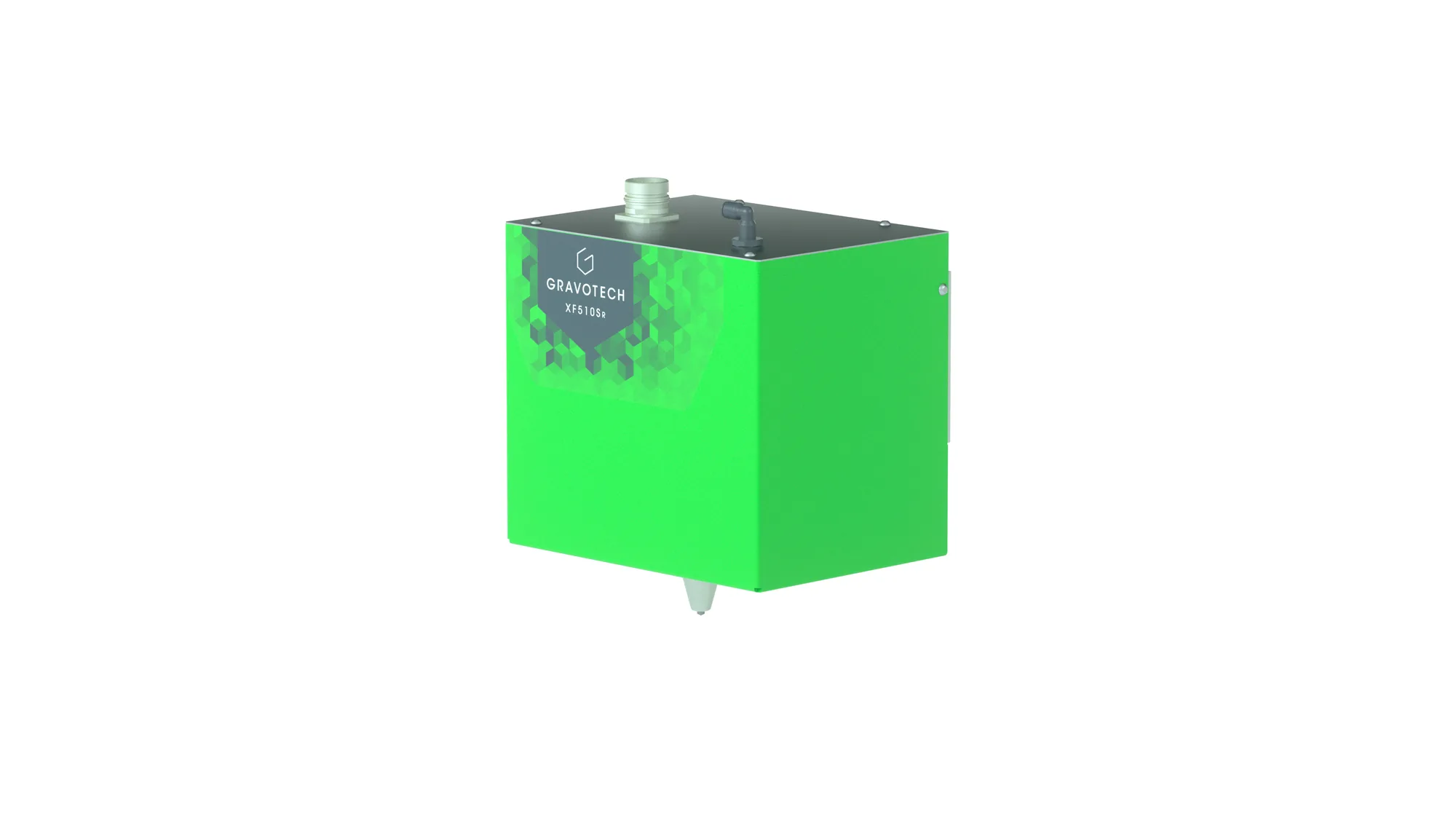

XF510r
Cabezal de rayado (scribing) integrable para marcado permanente y silencioso sobre metal, pensado para líneas de producción.
El XF510r es la respuesta de Gravotech al marcado directo de pieza cuando el ruido es un problema. En vez de golpear, su punta de diamante raya el metal de forma continua: reduce el número de impactos y deja una marca suave, de alto contraste y fácil de leer, ideal para tubos, tuberías y chapas conformadas que resonarían con la micropercusión. Con el kit Datamatrix opcional cambia a micropercusión para marcar códigos 2D. Como representantes exclusivos de Gravotech en Colombia, lo entregamos con integración, soporte y capacitación local.
- Marcado silencioso por rayado: cumple los controles de ruido más estrictos, ideal para tubos, tuberías y chapas que vibran con la micropercusión.
- Marca de alto contraste, legible y con profundidad configurable: sobrevive al proceso de pintura sin perder lectura.
- Punzón dedicado con punta de diamante, alta amplitud y anti-rebabas, disponible en carburo y diamante según la superficie.
- Kit Datamatrix opcional: cambia a micropercusión para marcar códigos 2D y caracteres en una sola operación.
- Controlador XCOM con pantalla táctil de 7″, listo para Industria 4.0 (Profinet / Ethernet IP / EtherCAT), sin necesidad de PC.

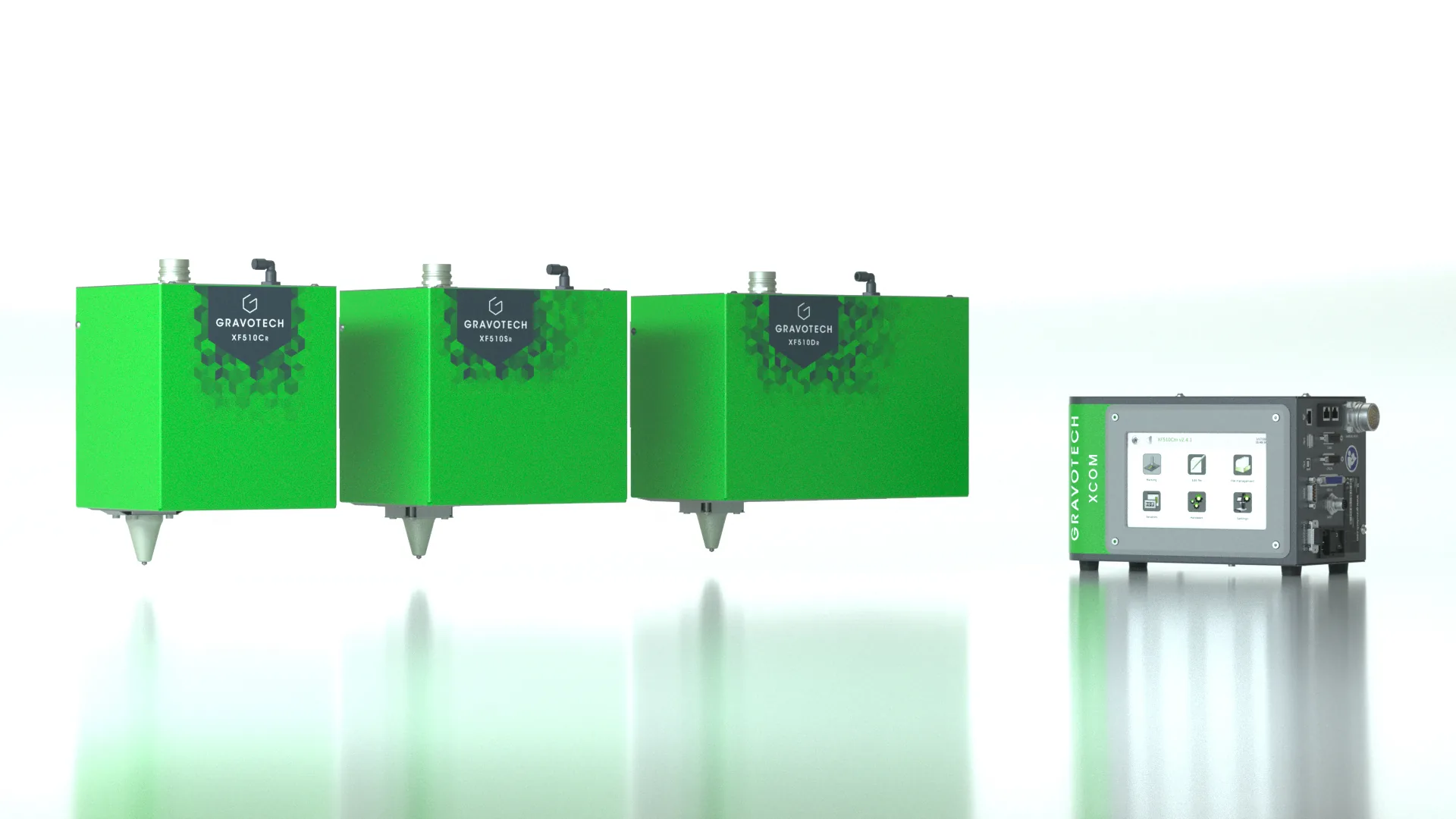

- Tres formatos según el área de marcado (Cr, Sr, Dr) para adaptarse desde placas finas hasta piezas grandes.
Características
El XF510r lleva el oficio de Gravotech en marcado directo al terreno donde el ruido, la vibración y la exigencia de la línea mandan. Estas son las funciones que lo hacen la solución industrial para marcar chapa metálica en silencio.

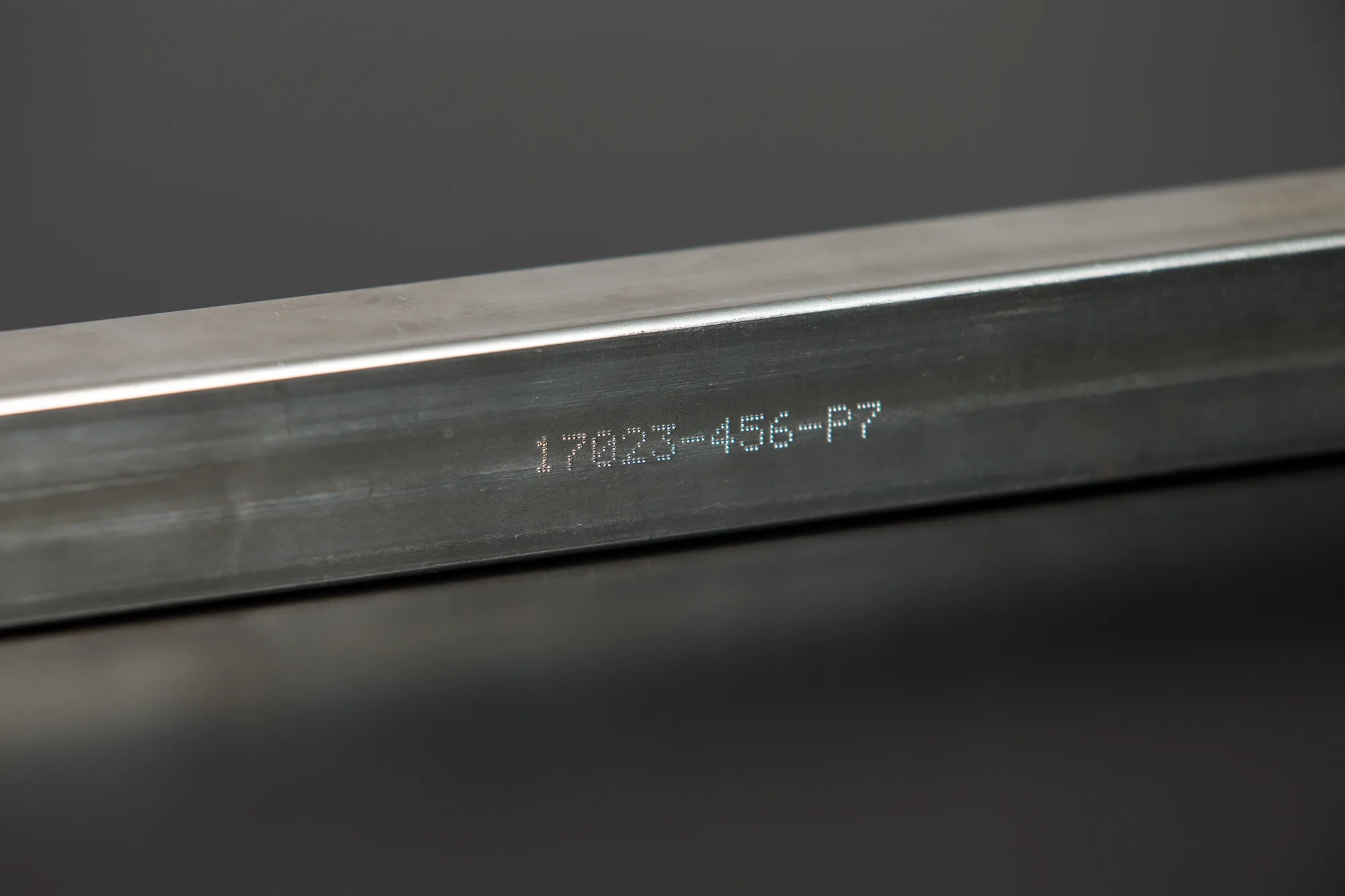

El rayado reduce el número de impactos para lograr una marca suave y silenciosa. Sensato en piezas huecas (tubos y tuberías) o chapas conformadas (chasis y carrocerías) que naturalmente resonarían con el marcado rotativo.
Velocidad, fuerza y posición configurables para una marca directa de pieza consistente y legible, con la mayor calidad de caracteres a partir de las fuentes existentes. Alta probabilidad de sobrevivir al proceso de pintura.

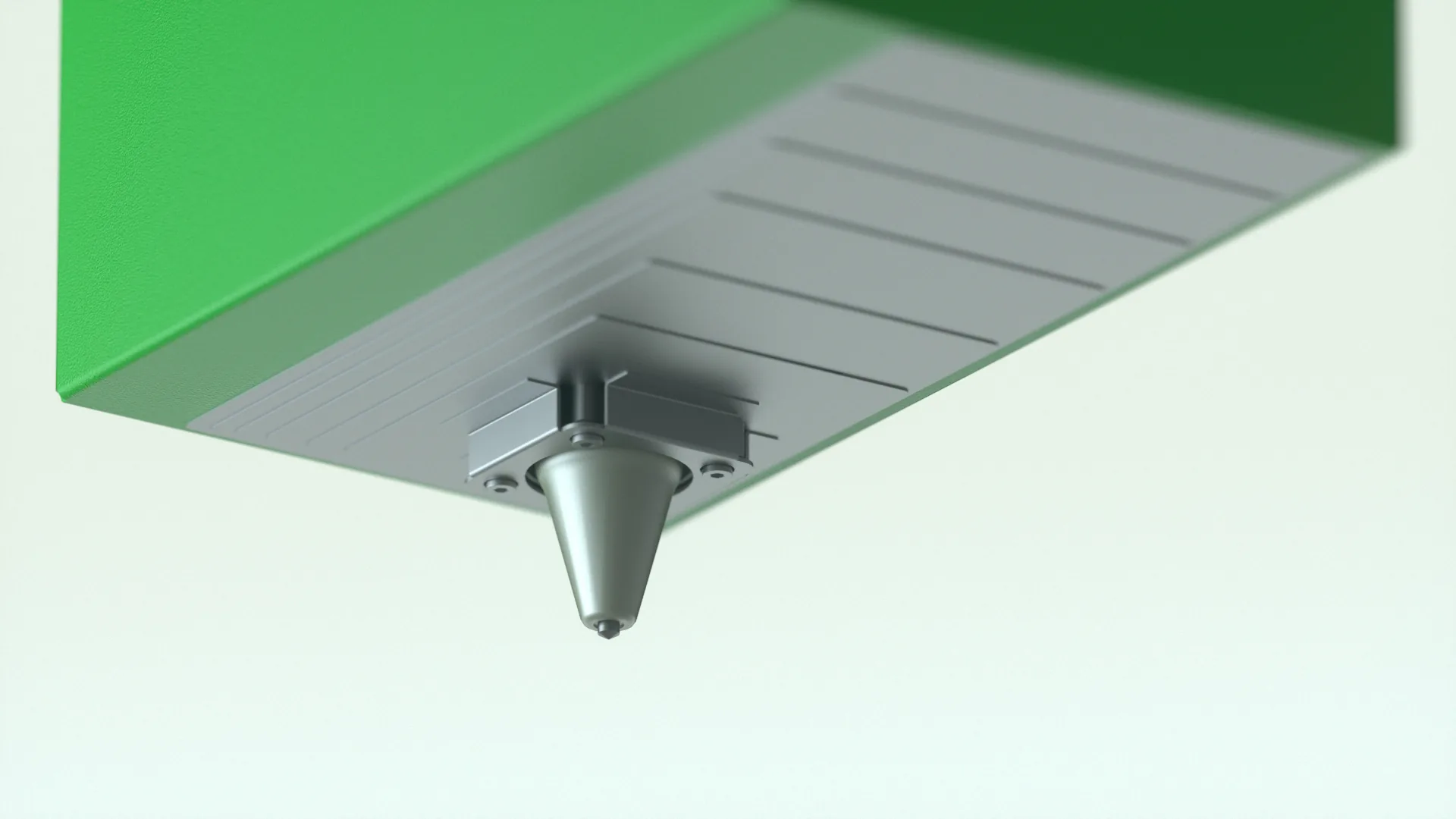

Guías de alta rigidez y punzones de alto rendimiento: gran amplitud, anti-rebabas y punta de diamante. La potencia y precisión vienen de la calidad de su construcción, con bajo mantenimiento y bajo consumo de aire.

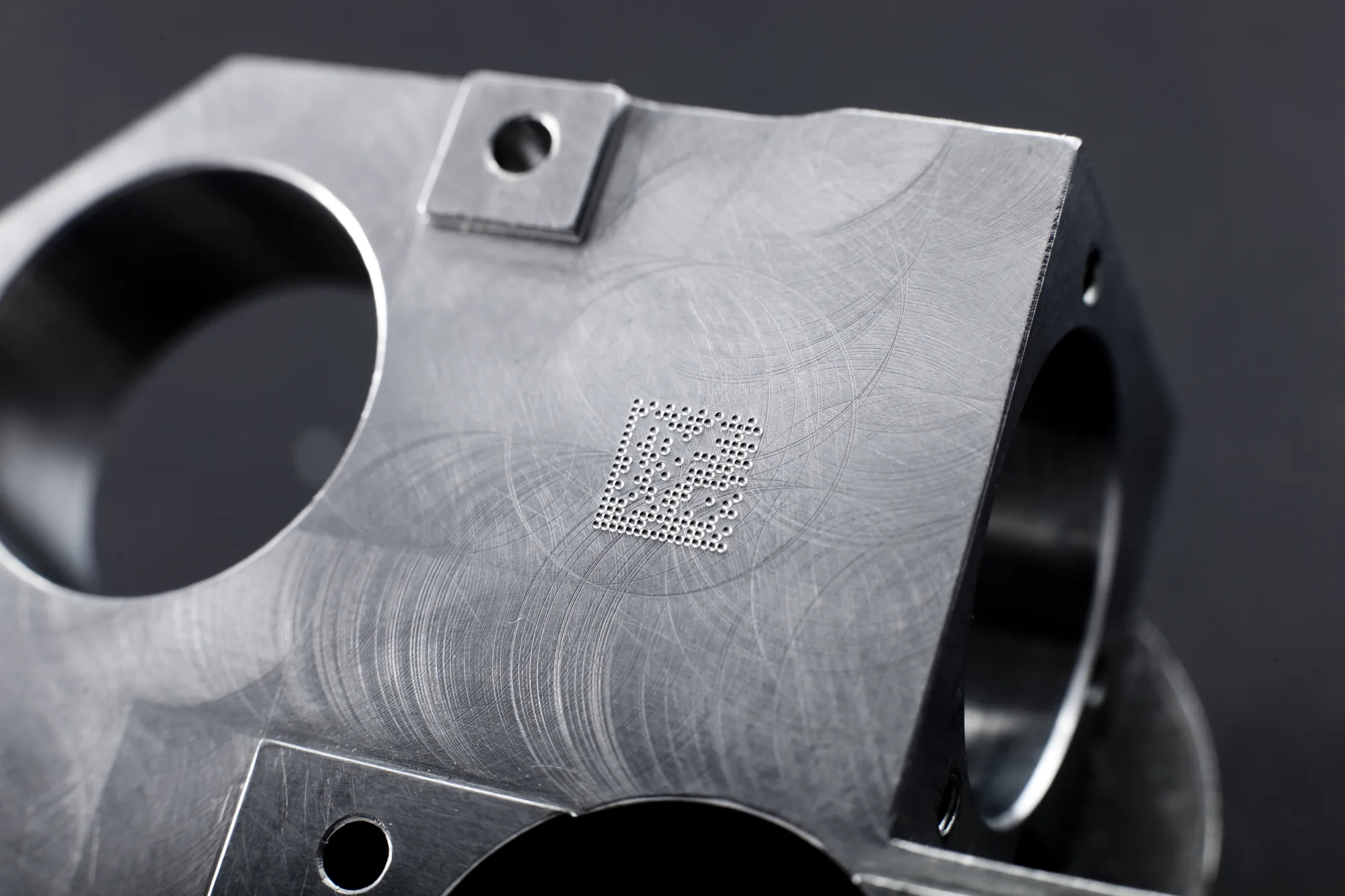

Con el kit opcional, la máquina cambia de rayado a micropercusión: código y caracteres quedan perfectamente marcados en una sola operación y en tiempo récord, para volumen bajo y alto.
Una gama de punzones adaptada a cada aplicación: distintos tamaños de pistón, desde placas finas hasta marcado profundo de chasis. Disponible en punta de carburo y de diamante para cada superficie.
Se usa como una tablet táctil: el operario configura, edita, programa plantillas y lanza marcados desde la pantalla de 7″ (18 cm), sin necesidad de PC.
Elige tu bus de campo (Profinet, Ethernet IP o EtherCAT) para integrarlo a la línea con menor tiempo de puesta en marcha e interoperabilidad total con cualquier PLC y dispositivos.
Recolección y almacenamiento de datos: genera historiales, crea tableros para monitorear máquinas, sigue tu productividad y programa mantenimiento preventivo para simplificar la trazabilidad.
El XCOM es el controlador más comunicativo del mercado: RS232, USB, Ethernet TCP/IP, Profinet, Ethernet IP, EtherCAT y 8 entradas / 4 salidas para integrarse a cualquier línea de producción.
Aplicaciones

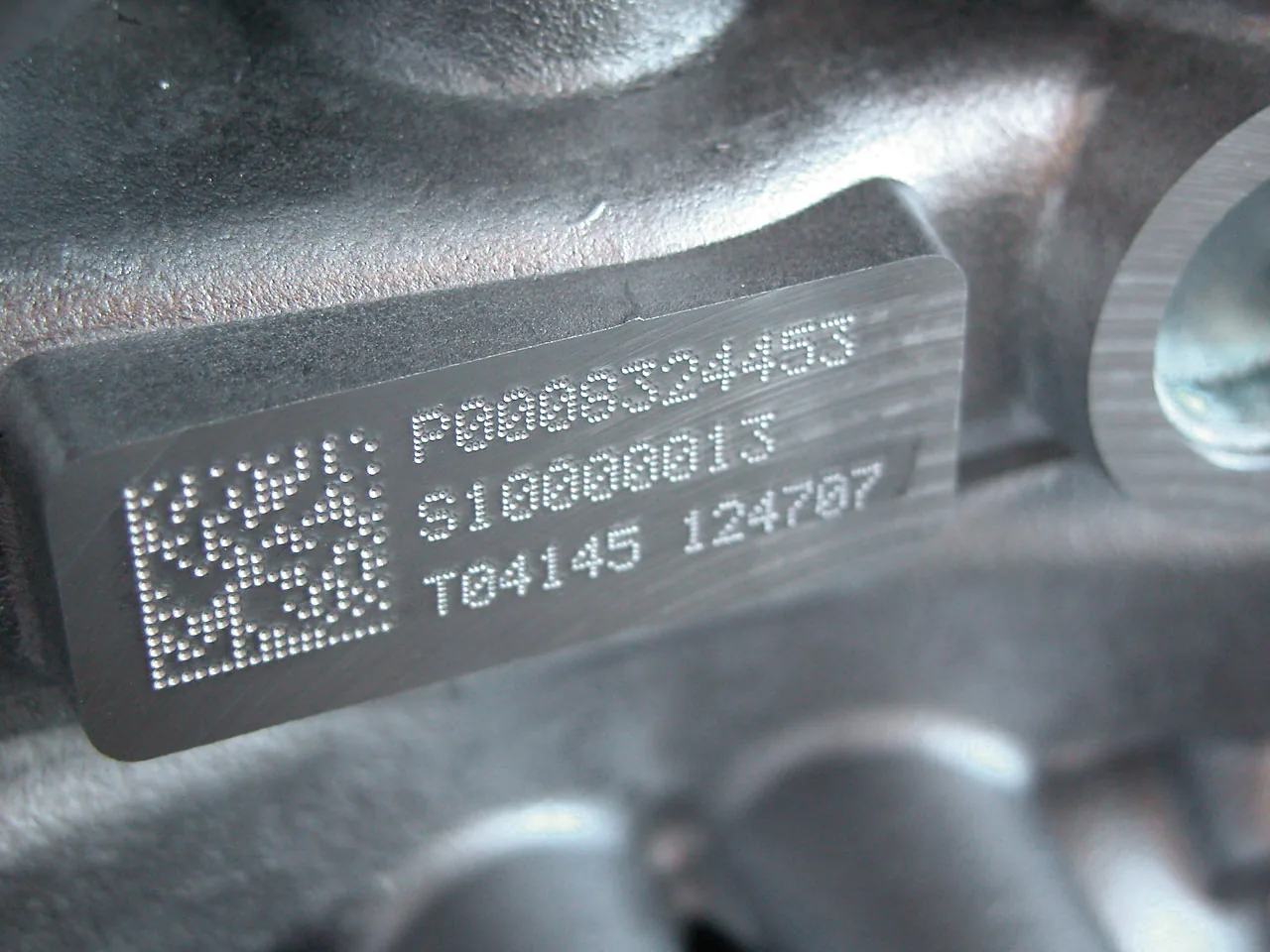

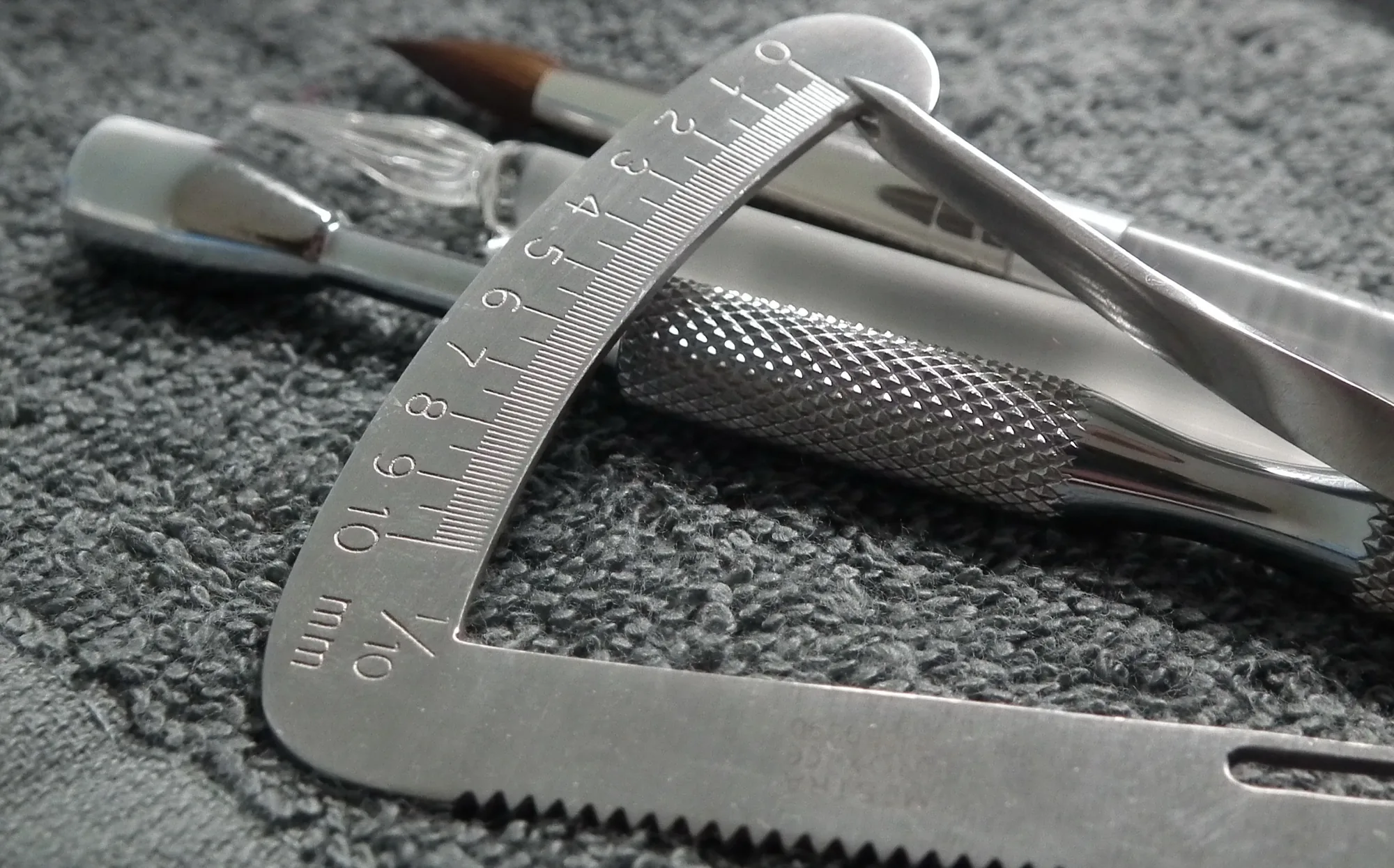

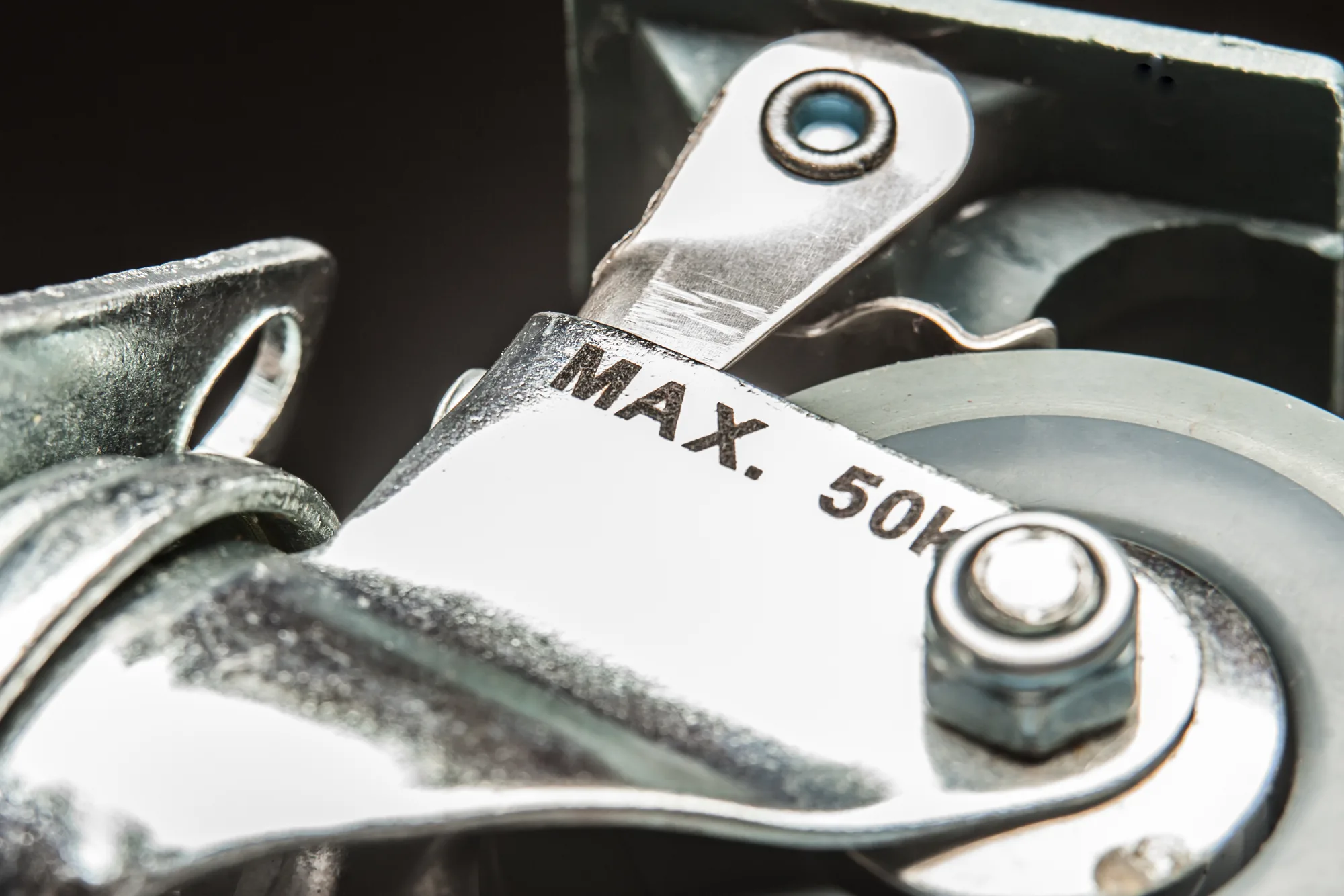

Marcado directo de pieza (DPM) y trazabilidad permanente donde la identificación no puede borrarse y el ruido debe mantenerse al mínimo: automoción, chapa metálica, tubería y herramienta.
Especificaciones técnicas
Datos oficiales del leaflet de Gravotech para la gama XF510r, disponible en tres formatos según el área de marcado: XF510 Cr, XF510 Sr y XF510 Dr.
| Tecnología | Rayado neumático (scribing); convertible a micropercusión con kit Datamatrix |
|---|---|

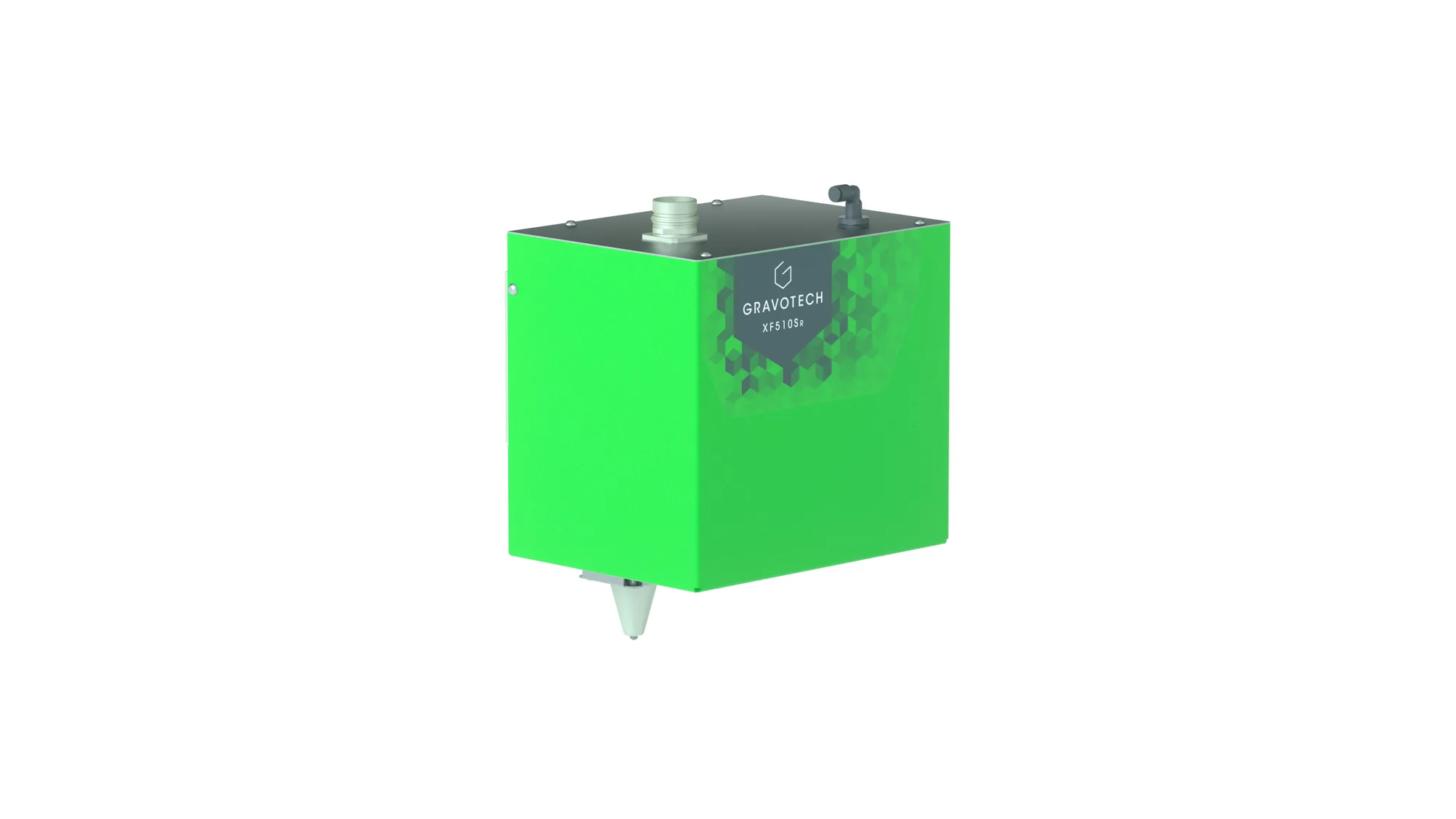

| Modelos de la gama | XF510 Cr · XF510 Sr · XF510 Dr |
| Área de marcado (L × An) | Cr: 40 × 50 mm · Sr: 80 × 50 mm · Dr: 160 × 50 mm |
| Dimensiones (L × An × Al) | Cr: 182 × 167 × 224 mm · Sr: 222 × 167 × 224 mm · Dr: 302 × 167 × 224 mm |
| Peso | Cr: 9 kg · Sr: 10 kg · Dr: 11,5 kg |
| Códigos 2D | Datamatrix, QR Code (con kit Datamatrix) |
| Interfaces de comunicación | RJ45, USB (×2), RS232, 8 E / 4 S, Process IO |
| Alimentación de aire comprimido | 1 – 8 bar |
| Pantalla | Táctil a color de 7″ |
| Fuentes tipográficas embebidas | 10 |
| Bus de campo (opción) | Profinet, Ethernet IP |
| Voltaje de entrada | 100 – 240 V AC |
| Idiomas disponibles | 19 |
| Temperatura de operación | 5 °C a 45 °C (41 a 113 °F) |
| Consumo nominal | 140 VA |
| Nivel de rendimiento de seguridad (opción) | PL d |
Materiales compatibles
El rayado marca por deformación en frío de la superficie: funciona sobre metales, y brilla en piezas huecas o de chapa donde la micropercusión resonaría. Para materiales más duros o marca sin relieve, consúltanos por la tecnología láser.
Opciones y accesorios
El XF510r se adapta a tu pieza y a tu línea de producción. Estos son los accesorios que puedes sumar según tu operación.
Convierte el rayado en micropercusión para marcar códigos 2D y caracteres en una sola operación cuando lo necesites.
Columna de montaje para posicionar el cabezal sobre la pieza fuera de la línea, en puesto fijo.
Botonera para operar el marcado dentro de la línea de forma segura y repetible.
Facilita el posicionamiento fino del cabezal sobre la zona de marcado.
Interfaces para integrar el cabezal a distintos equipos y configuraciones de planta.
Protegen el cabezal del polvo y las virutas en entornos de producción exigentes.
Productos asociados
Otras máquinas de micropercusión Gravotech que representamos. Si no tienes claro cuál se ajusta a tu pieza y a tu línea, te asesoramos sin costo.
XF510m
Cabezal electromagnético integrable, especialista en Datamatrix Grado A para trazabilidad directa.
XF510p
Versión portátil de la serie XF510 para marcar piezas fijas o de gran tamaño donde estén.
XF530
Micropercusión portátil de mayor recorrido para marcar piezas grandes y voluminosas.
SV510
Cabezal de micropercusión para integrar directamente en la línea de producción.
Cotiza el XF510r con nosotros
Somos los únicos autorizados por Gravotech en Colombia. Cuéntanos qué piezas vas a marcar y en qué material, y te ayudamos a elegir el modelo (Cr, Sr o Dr) y los accesorios correctos, con integración, soporte y capacitación local.
